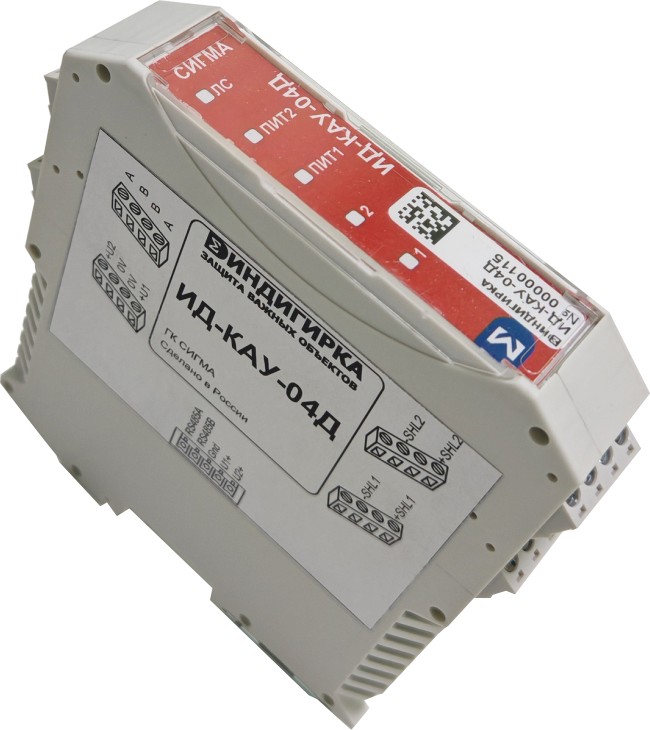

Контроллер адресных устройств ИД-КАУ-04Д
Контроллер адресных устройств ИД-КАУ-04Д предназначен для работы с адресно-аналоговыми извещателями, модулями, оповещателями серии 200АР, российскими аналогами продукции компании «Систем сенсор».
Монтаж на DIN-рейку.
ИД-КАУ-04Д соответствует требованиям
ТУ 26.30.50-001-72919476-2024. Поставляется только в составе концентраторов оборудования ИНДИГИРКА.
Для добавления ИД-КАУ-04Д в концентраторы применяются комплекты наращивания ИД-ЕКН-29, ИД-МКН-29 и комплект ЗИП ИД-ЗИП-29.
Технические характеристики | |
| Питание от сети постоянного тока или резервного источника питания напряжением, В | 10,0…28,0 |
| Ток потребления без нагрузки при напряжении питания 24 В, мА, не более | 100 |
| Ток потребления (суммарный) при напряжении питания 12 В и нагрузке, эквивалентной 99 извещателям 2251EM, мА, не более | 700 |
| Интерфейс связи с БЦП | RS-485 |
| Линия связи RS-485 | экранированная (неэкранированная) витая пара 3…5 категории |
| Скорость передачи данных по линии RS-485, бит/с | 19200 |
| Максимальная протяженность линии связи с БЦП, м | 1200 |
| Максимальное число адресуемых устройств | модули 159, датчики 159 |
| Интерфейс связи с извещателями | протокол связи 200 серии |
| Линия связи с извещателями | двухпроводная |
| Максимальная длина адресно-аналогового шлейфа между ИД-КАУ-04Д и наиболее удаленным извещателем без двойных адресов в шлейфе при использовании кабеля 2.5мм2, м | 2000 |
| Максимально допустимое сопротивление проводов адресно-аналогового шлейфа, Ом | 30 |
| Максимально допустимая распределенная емкость адресно-аналогового шлейфа, мкФ: | 0,3 |
| Степень защищенности от воздействия окружающей среды | IP20 |
| Диапазон рабочих температур, °С | -10…+40 |
| Габаритные размеры (Ш×В×Г), мм | 100x114x23 |
| Масса, кг, не более | 0,15 |
