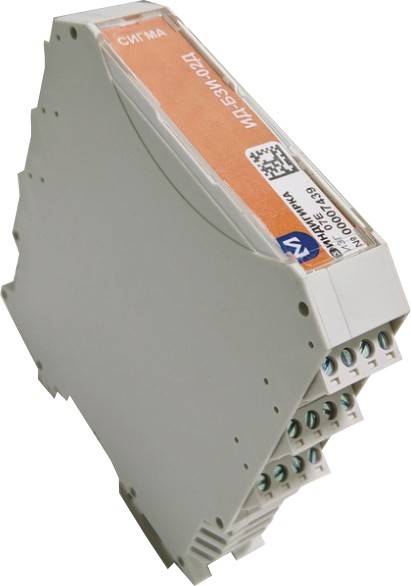

Блок грозозащиты интерфейса ШС 24В ИД-БЗИ-02Д

ИД-БЗИ-02Д используется для защиты оборудования, подключенного к шлейфам сигнализации (извещатели охранные и пожарные, сетевые контроллеры шлейфов сигнализации СКШС, БЗИ), линиям связи и линиям вторичного питания систем сигнализации, от наведенных импульсных перенапряжений (грозовых, электростатических разрядов и т.п.) в пределах 1 - 2 зон молниезащиты. Монтаж на DIN-рейку.

ИД-БЗИ-02Д  соответствует техническим условиям ТУ 26.30.50-001-72919476-2024.
ИД-БЗИ-02Д поставляется только в составе концентратров оборудования ИНДИГИРКА.
Для добавления ИД-БЗИ-02Д в концентраторы применяются комплекты наращивания ИД-ЕКН-18, ИД-МКН-18 и комплект ЗИП ИД-ЗИП-18.

Изделие предназначено только для установки в концентратор оборудования ИСБ «ИНДИГИРКА»,
отдельно не поставляется и входит в состав комплектов наращивания ИД-ЕКН-18, ИД-МКН-18 и комплекта ИД-ЗИП-18.Изделие предназначено только для установки в концентратор оборудования ИСБ «ИНДИГИРКА», отдельно не поставляется и входит в состав комплектов наращивания ИД-ЕКН-18, ИД-МКН-18 и комплекта ИД-ЗИП-18.



Технические характеристики

Номинальное рабочее напряжение, В 24
Максимальное рабочее напряжение, В 30
Количество защищаемых линий связи 4
Максимальный ток, мА 100
Максимальный разрядный ток «линия связи (+ШС;-ШС)-защитная земля» (импульс 8/20 мкс), кА 10
Вносимое сопротивление на цепь, Ом, не более 8
Диапазон рабочих температур, °С от -50 до +50
Габаритные размеры, мм 110x115x23
Масса, кг, не более 0,15
