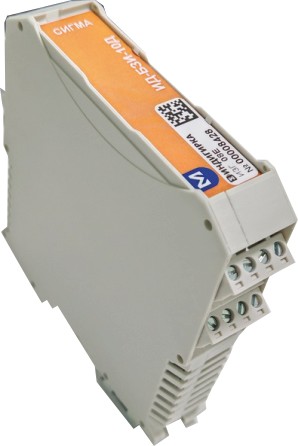

Блок защиты от импульсных помех интерфейса RS-485 ИД-БЗИ-10Д
ИД-БЗИ-10Д используется для защиты оборудования, подключенного к линиям связи интерфейса «RS-485» (сетевые контроллеры шлейфов сигнализации СКШС, ИД-ПСФ и т.п.) от наведенных импульсных перенапряжений (грозовых, электростатических разрядов и т.п.) в пределах 1 - 2 зон молниезащиты.
Монтаж на DIN-рейку.
ИД-БЗИ-10Д соответствует техническим условиям ТУ 26.30.50-001-72919476-2024.
ИД-БЗИ-10Д поставляется только в составе концентратров оборудования ИНДИГИРКА.
Для добавления ИД-БЗИ-10Д в концентраторы применяются комплекты наращивания ИД-ЕКН-13, ИД-МКН-13 и комплект ЗИП ИД-ЗИП-13.
Изделие предназначено только для установки в концентратор оборудования ИСБ «ИНДИГИРКА»,
отдельно не поставляется и входит в состав комплектов наращивания ИД-ЕКН-13, ИД-МКН-13 и комплекта ИД-ЗИП-13.
Технические характеристики | |
| Количество защищаемых линий связи | 2 |
| Максимальное рабочее напряжение, В: | |
| линия связи А – В | 10 |
| линия связи (А, В) – сигнальная земля | 10 |
| линия связи (А, В, сигнальная земля) – защитная земля | 10 |
| Максимальный ток линий связи (А, В, сигнальная земля), мА | 100 |
| Максимальный разрядный ток «линия связи (А, В, сигнальная земля) - защитная земля» (импульс 8/20 мкс), кА | 10 |
| Вносимое сопротивление на цепь, Ом, не более | 8 |
| Диапазон рабочих температур, °С | от -50 до +50 |
| Габаритные размеры, мм | 110x115x23 |
| Масса, кг, не более | 0,1 |
