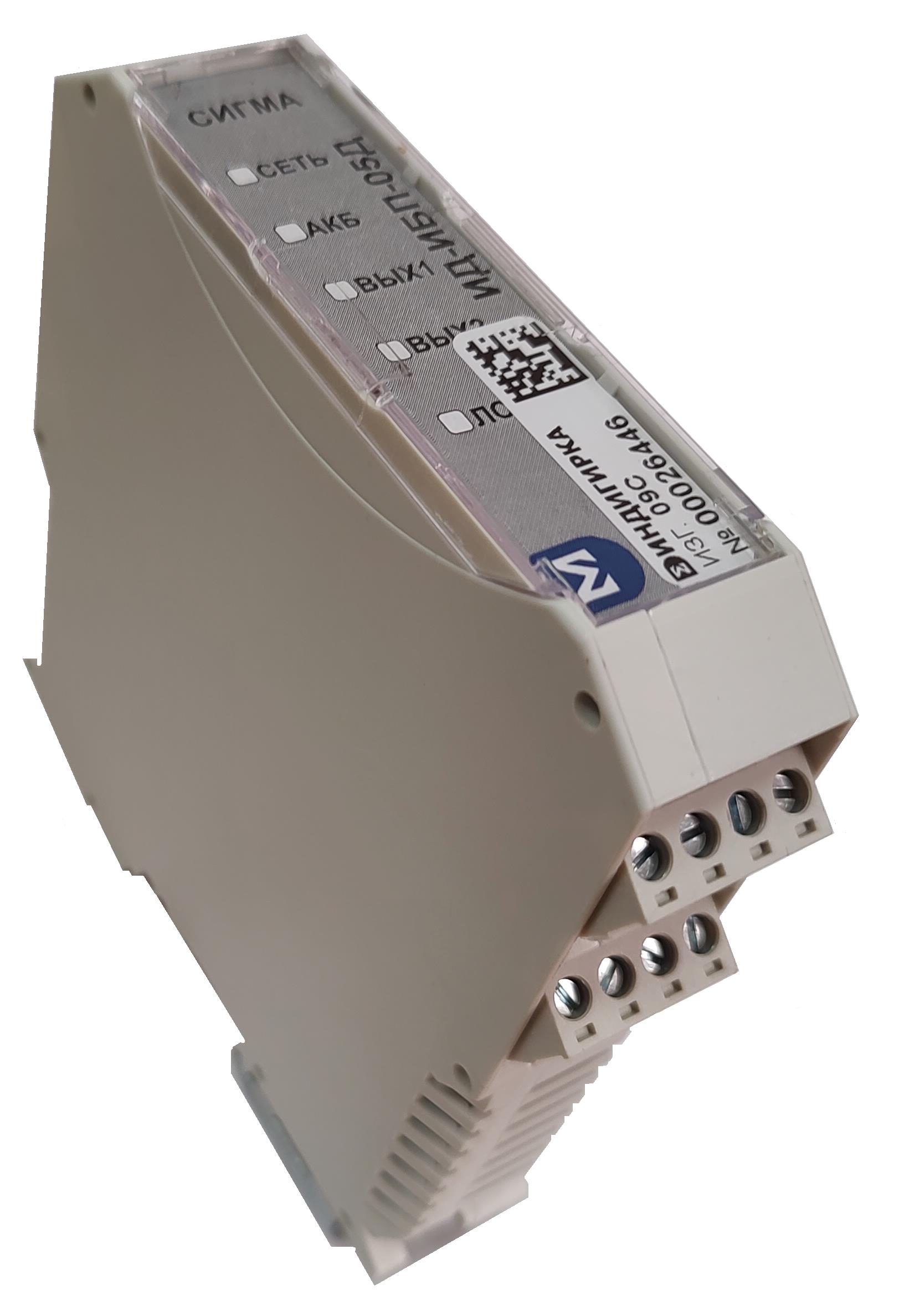

Модуль источника бесперебойного электропитания ИД-ИБП-05Д-12
Модуль источника бесперебойного электропитания ИД-ИБП-05Д-24:
• входят в состав оборудования ИНДИГИРКА;
• конструктивно выполнены в модульном встраиваемом корпусе, разработанным для быстрого монтажа промышленных электронных устройств на стандартную несущую DIN-рей
Особенности ИД-ИБП-05Д-12:
• организация резервированного электропитания оборудования ИНДИГИРКА напряжением 12 В;
• подключение к управляющему контроллеру ИД-КПУ-02Д по RS-485;
• световая индикация режимов работы ИБП;
• монтаж на DIN-рейку.
ИД-ИБП-05Д-12 соответствует техническим условиям ТУ 26.30.50-002-72919476-2020.
ИД-ИБП-05Д-12 поставляется только в составе концентратров оборудования ИНДИГИРКА.
Для добавления ИД-ИБП-05Д-12 в концентраторы применяются комплекты наращивания ИД-ЕКН-16, ИД-МКН-16 и комплект ЗИП ИД-ЗИП-16.
Технические характеристики | |
| Входное напряжение постоянного тока, В | 13,8 … 14,5 |
| Выходное напряжение постоянного тока: | |
| при наличии напряжения на входе, В | 13,8 … 14,0 |
| при пропадании напряжения на входе, В | 10,5 … 13,5 |
| Суммарный номинальный ток, А, не более | 5 (2 х 2,5) |
| Суммарный максимальный ток, А | 8 (2 х 4) |
| Максимальный ток заряда аккумуляторной батареи, А | 2 |
| Напряжение автоматического отключения аккумуляторной батареи от нагрузки при разряде, В | 9,0…10,0 |
| Мощность, потребляемая от сети переменного тока при максимальной нагрузке, Вт, не более | 150 |
| Скорость передачи данных, бит/сек | 9 600…19200 |
| Интерфейс линии связи | RS-485 |
| Диапазон рабочих температур, °С | от -10 до +50 |
| Габаритные размеры (ШхВхГ), мм | 22,5х99,4х113 |
| Масса, кг, не более | 0,1 |
Файлы
Документация :: Эксплуатационная документация
- ИД-ИБП-05Д-12. Этикетка. Редакция 1 [ скачать PDF, 347 KB ]
