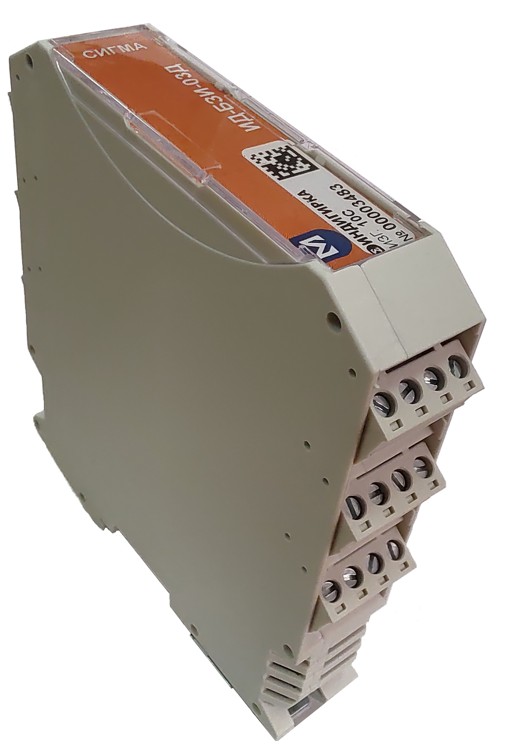

Блок грозозащиты интерфейса адресного ИД-БЗИ-03Д

ИД-БЗИ-03Д предназначен для защиты оборудования, подключенного к адресному шлейфу сигнализации (извещатели охранные и пожарные) от наведенных импульсных перенапряжений (грозовых, электростатических разрядов и т.п.) в пределах 1-2 зон молниезащиты (в соответствии с МЭК 61312-1).

ИД-БЗИ-03Д входит в состав интегрированной системы безопасности ИСБ «ИНДИГИРКА»
и соответствует техническим условиям ТУ 26.30.50-001-72919476-2024.

ИД-БЗИ-03Д входит в состав интегрированной системы безопасности ИСБ «ИНДИГИРКА» и соответствует техническим условиям
ТУ 26.30.50-001-72919476-2024.

ИД-БЗИ-03Д содержит линии защиты одного кольцевого АШ.

Технические характеристики

Номинальное рабочее напряжение, В 40
Максимальное рабочее напряжение, В 48
Максимальный ток, мА 100
Максимальный разрядный ток «линия связи (+ШС;-ШС)-защитная земля» (импульс 8/20 мкс), кА 10
Вносимое сопротивление на цепь линии питания, Ом, не более 8
Диапазон рабочих температур, °С от -30 до +50
Габаритные размеры, мм 110x115x23
Масса, кг, не более 0,15
