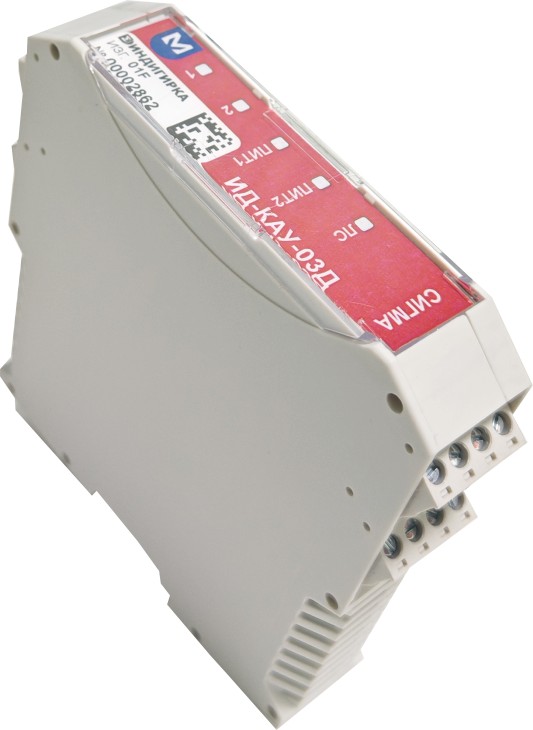

Контроллер адресных устройств ИД-КАУ-03Д

• Контроллер адресных устройств ИД- КАУ-03Д: подключение до 128 АУ
• 5-контактный шинный соединитель, встроенный в DIN-рейку: быстрое подключение питания и интерфейса RS-485
• Клеммные соединители для подключения полевых сигналов

Особенности ИД-КАУ-03Д:
• контроль состояния, сбор информации с АУ, подключенных к кольцевому адресному шлейфу с последующей ее передачей в БЦП;
• прием тревожных сообщений от извещателей в АШ;
• управление АУ, контроль целостности АШ;
• 5-контактный шинный соединитель, быстрое подключение питания и интерфейса RS-485;
• монтаж на DIN-рейку.

ИД-КАУ-03Д соответствует техническим условиям ТУ 26.30.50-001-72919476-2024.
ИД-КАУ-03Д поставляется только в составе концентратров оборудования ИНДИГИРКА.
Для добавления ИД-КАУ-03Д в концентраторы применяются комплекты наращивания ИД-ЕКН-04, ИД-МКН-04 и комплект ЗИП ИД-ЗИП-04.

Технические характеристики

Напряжение питания источника постоянного тока, В 10,0...28,0
Максимальный ток потребления при напряжении питания 12 В, мА:
в дежурном режиме при максимальной нагрузке АШ 690
в режиме тревоги 700
Максимальный ток потребления при напряжении питания 24 В, мА:
в дежурном режиме при максимальной нагрузке АШ 390
в режиме тревоги 400
Интерфейс связи с БЦП RS-485
Скорость передачи данных по линии RS-485, бит/с 9600, 19200, 38400, 115200
Диапазон рабочих температур, °С от -10 до +50
Габаритные размеры, мм 100x114x23
Масса, кг, не более 0,15

Файлы

Документация :: Эксплуатационная документация

  • ИД-КАУ-03Д. Руководство по эксплуатации. Редакция 5 [ скачать PDF, 950 KB ]
  • ИД-КАУ-03Д. Этикетка. Редакция 1 [ скачать PDF, 470 KB ]
