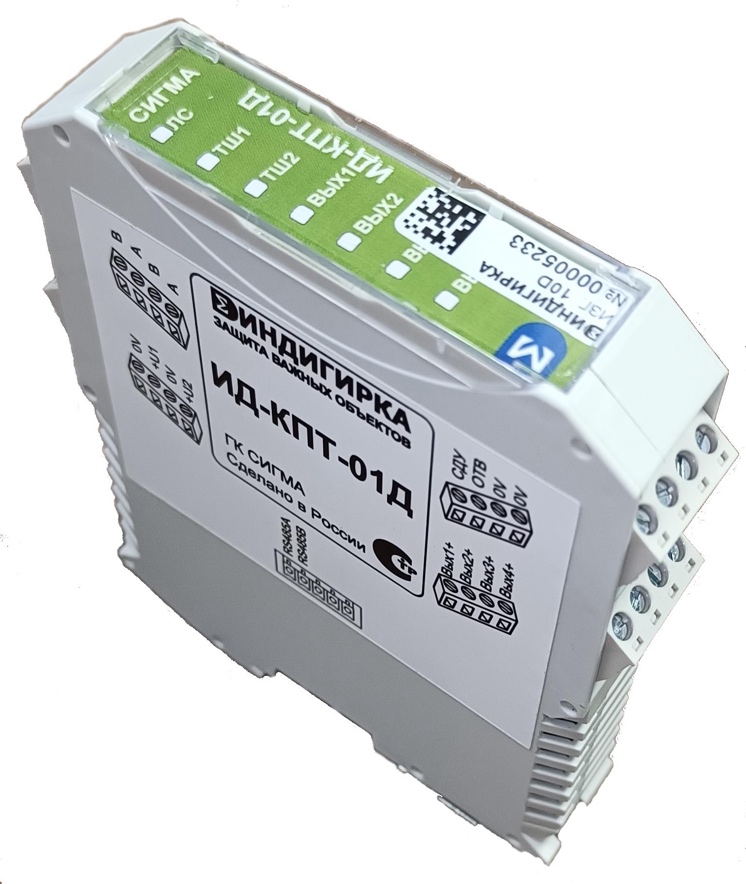

Сетевой контроллер управления пожаротушением ИД-КПТ-01Д
ИД-КПТ-01Д позволяет осуществлять:
• контроль цепей управления пуском модулей АСПТ (норма, обрыв, КЗ);
• контроль уровня напряжения питания, необходимого для формирования импульса пуска модулей АСПТ;
• контроль достаточности огнетушащего вещества (ОТВ) с помощью подключенного датчика массы или давления;
• формирование и выдачу импульса пуска модулей АСПТ;
• контроль отработки пуска АСПТ (сигнал «пуск прошел» от СДУ).
Входит в состав ИСБ «ИНДИГИРКА». Монтаж на DIN-рейку.
ИД-КПТ-01Д соответствует техническим условиям ТУ 26.30.50-002-72919476-2020.
ИД-КПТ-01Д поставляется только в составе концентраторов оборудования ИНДИГИРКА.
Для добавления ИД-КПТ-01Д в концентраторы применяются комплекты наращивания ИД-ЕКН-27, ИД-МКН-27 и комплект ЗИП ИД-ЗИП-27.
Технические характеристики | |
| Напряжение питания постоянного тока, В | 10,5 … 28 |
| Ток потребления, не более | 100 |
| Число входов типа «нормально-замкнутый контакт» (технологические шлейфы подключения СДУ, датчика массы, давления) | 2 |
| Максимальное напряжение технологического шлейфа, В | 27 |
| Максимальный ток технологического шлейфа, мА | 5 |
| Максимальное сопротивление технологического шлейфа (с выносным резистором), Ом | 800 |
| Минимальное сопротивление технологического шлейфа (с выносным резистором), Ом | 650 |
| Число выходов цепей пуска модулей АСПТ | 4 |
| Максимальный ток контроля цепи пуска (дежурный режим), мА | 5 |
| Максимальное напряжение выхода пуска, В | 26,5 |
| Максимальный ток выхода пуска (режим пуска - в течение 10с, последовательно по каждому выходу), А | 3 |
| Тип пуска | Последовательный (выходы 1, 2, 3, 4) |
| Интерфейсы связи с БЦП и линия связи | RS-485 экранирован. (неэкранированная) витая пара 3-5 кат. с возвратным проводом |
| Скорость передачи данных, бит/с | 9600, 19200 |
| Диапазон рабочих температур, °С | -10…+50 |
| Габаритные размеры, мм | 22,5x99,4x113 |
| Масса, кг, не более | 0,15 |
