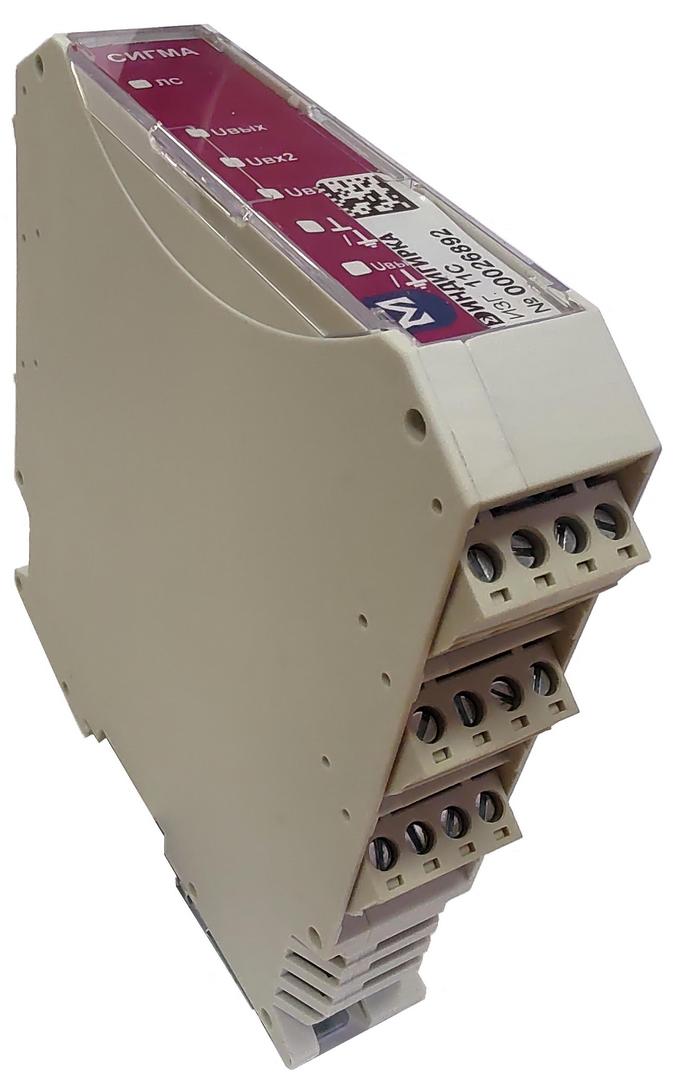

Блок резервирования питания ИД-БПР-01Д
ИД-БПР-01Д предназначен для организации резервированного электропитания оборудования ИНДИГИРКА от двух независимых источников электропитания, контроля утечки на «землю» и передачи параметров в управляющий контроллер ИД-КПУ-02Д по интерфейсу
RS-485.
Монтаж на DIN-рейку.
ИД-БПР-01Д соответствует техническим условиям ТУ 26.30.50-001-72919476-2024.
ИД-БПР-01Д поставляется только в составе концентратров оборудования ИНДИГИРКА.
Для добавления ИД-БПР-01Д в концентраторы применяются комплекты наращивания ИД-ЕКН-11, ИД-МКН-11 и комплект ЗИП ИД-ЗИП-11.
Технические характеристики | |
| Допустимый диапазон входного напряжения, В | 10,0…30,0 |
| Максимальный ток по каждому входу, А | 10 |
| Количество входов для подключения источников электропитания | 2 |
| Падение напряжения при номинальной нагрузке, В, не более | 0,7 |
| Сопротивление изоляции, кОм, не менее | 500 |
| Скорость передачи данных, бит/сек | 9 600…19 200 |
| Интерфейс линии связи | RS-485 |
| Диапазон рабочих температур, °С | от -10 до +50 |
| Габаритные размеры (Ш×В×Г), мм | 22,5×99,4×113 |
| Масса, кг, не более | 0,1 |
