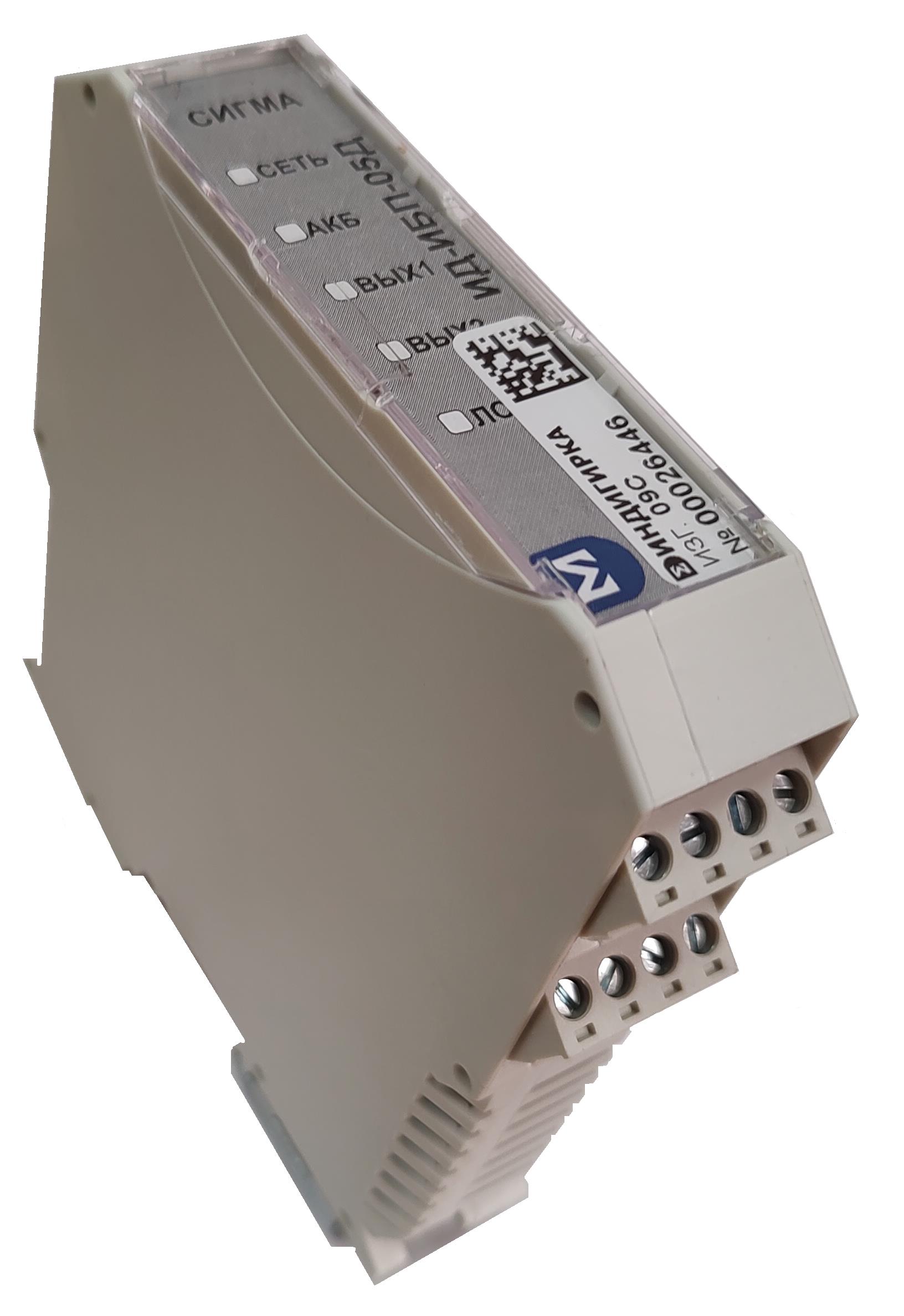

Модуль источника бесперебойного электропитания ИД-ИБП-05Д-24



Модуль источника бесперебойного электропитания ИД-ИБП-05Д-24:
• входят в состав оборудования ИНДИГИРКА;
• конструктивно выполнены в модульном встраиваемом корпусе, разработанным для быстрого монтажа промышленных электронных устройств на стандартную несущую DIN-рей
Модуль источника бесперебойного электропитания ИД-ИБП-05Д-24:
• входят в состав оборудования ИНДИГИРКА;
• конструктивно выполнены в модульном встраиваемом корпусе, разработанным для быстрого монтажа промышленных электронных устройств на стандартную несущую DIN-рей

Особенности ИД-ИБП-05Д-24:
• организация резервированного электропитания оборудования ИНДИГИРКА напряжением 24 В;
• подключение к управляющему контроллеру ИД-КПУ-02Д по RS-485;
• световая индикация режимов работы ИБП;
• монтаж на DIN-рейку.

ИД-ИБП-05Д-24 соответствует техническим условиям ТУ 26.30.50-002-72919476-2020.
ИД-ИБП-05Д-24 поставляется только в составе концентратров оборудования ИНДИГИРКА.
Для добавления ИД-ИБП-05Д-24 в концентраторы применяются комплекты наращивания ИД-ЕКН-12, ИД-МКН-12 и комплект ЗИП ИД-ЗИП-12.



Технические характеристики

Входное напряжение постоянного тока, В 27,6 … 29,0
Выходное напряжение постоянного тока:
при наличии напряжения на входе, В 27,6 … 28,0
при пропадании напряжения на входе, В 21,0 … 27,4
Суммарный номинальный ток, А, не более 5 (2 х 2,5)
Суммарный максимальный ток, А 8 (2 х 4)
Максимальный ток заряда аккумуляторной батареи, А 2
Напряжение автоматического отключения аккумуляторной батареи от нагрузки при разряде, В 19,0…20,0
Мощность, потребляемая от сети переменного тока при максимальной нагрузке, Вт, не более 300
Скорость передачи данных, бит/сек 9 600…19200
Интерфейс линии связи RS-485
Диапазон рабочих температур, °С от -10 до +50
Габаритные размеры (ШхВхГ), мм 22,5х99,4х113
Масса, кг, не более 0,1
