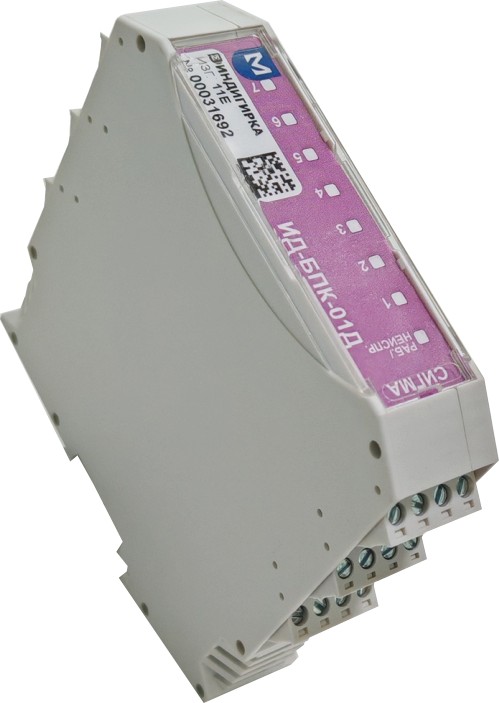

Блок коммутации и защиты питания ИД-БПК-01Д
Блок коммутации и защиты питания ИД-БПК-01Д предназначен для защиты линий электропитания концентратора по шести внешним каналам и двум внутренним. Осуществляет контроль утечки на «землю» положительных и отрицательных линий каждого канала, а также при взаимных утечках между каналами. Передает сигнал с помощью «сухого контакта» во внешние цепи при обнаружении утечки на «землю» и неисправности блока питания. В норме «сухой контакт» замкнут.
Входит в состав ИСБ «ИНДИГИРКА». Монтаж на DIN-рейку.
ИД-БПК-01Д соответствует требованиям ТУ 26.30.50-001-72919476-2024.
ИД-БПК-01Д поставляется только в составе концентраторов оборудования ИНДИГИРКА.
Для добавления ИД-БПК-01Д в концентраторы применяются комплекты наращивания
ИД-ЕКН-26, ИД-МКН-26 и комплект ЗИП ИД-ЗИП-26.
ИД-БПК-01Д предназначен для защиты линий электропитания концентратора по шести внешним каналам и двум внутренним. Осуществляет контроль утечки на «землю» положительных и отрицательных линий каждого канала, а также при взаимных утечках между каналами. Передает сигнал с помощью «сухого контакта» во внешние цепи при обнаружении утечки на «землю» и неисправности блока питания. В норме «сухой контакт» замкнут.
Входит в состав ИСБ «ИНДИГИРКА». Монтаж на DIN-рейку.
ИД-БПК-01Д соответствует требованиям ТУ 26.30.50-001-72919476-2024.
ИД-БПК-01Д поставляется только в составе концентраторов оборудования ИНДИГИРКА.
Для добавления ИД-БПК-01Д в концентраторы применяются комплекты наращивания ИД-ЕКН-26, ИД-МКН-26 и комплект ЗИП ИД-ЗИП-26.
Технические характеристики | |
| Количество входов для подключения внешних линий электропитания | 6 |
| Количество входов для подключения внутренних линий электропитания | 2 |
| Допустимый диапазон входного напряжения для каждого контролируемого канала питания, В | 10,5 … 30 |
| Ток утечки любой контролируемой линии электропитания «на землю», при котором гарантированно формируется состояние «утечка на землю», не менее, мкА | 120* |
| Ток утечки любой контролируемой линии электропитания «на землю», при котором гарантированно не формируется состояние «утечка на землю», не более, мкА | 80* |
| Сопротивление утечки между любой контролируемой линией электропитания и землей, при котором гарантированно формируется состояние «утечка на землю», не более, кОм | 96* |
| Сопротивление утечки между любой контролируемой линией электропитания и землей, при котором гарантированно не формируется состояние «утечка на землю», не менее, кОм | 144* |
| Собственный ток потребления блока (питание по входу V1 или V2), мА, не более | 60 |
| Степень защиты от воздействия окружающей среды | IP20 |
| Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +40 °С,без конденсации влаги), % | 0…93 |
| Диапазон рабочих температур, °С | от -10 до +50 |
| Габаритные размеры (Ш×В×Г), мм | 22,5×99,4×113 |
| Масса, кг, не более | 0,1 |
| Примечание *: В диапазоне от 80 до 120 мкА, или от 96 до 144 кОм состояние «утечка на землю» может как формироваться, так и не формироваться, что соответствует допуску порога срабатывания. | |
