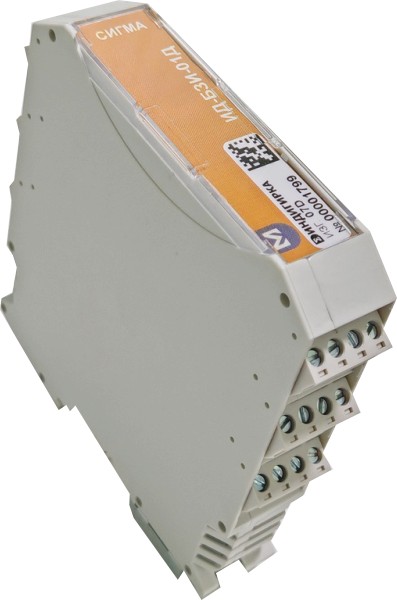

Блок грозозащиты интерфейса ШС 12В ИД-БЗИ-01Д

ИД-БЗИ-01Д используется для защиты оборудования, подключенного к шлейфам сигнализации (извещатели охранные и пожарные, сетевые контроллеры шлейфов сигнализации СКШС, БЗИ), линиям связи и линиям вторичного питания систем сигнализации, от наведенных импульсных перенапряжений (грозовых, электростатических разрядов и т.п.) в пределах 1 - 2 зон молниезащиты. Монтаж на DIN-рейку.

ИД-БЗИ-01Д рассчитан на работу с БЦП, входит в состав интегрированной системы безопасности «ИНДИГИРКА» и соответствует техническим условиям ТУ 26.30.50-002-72919476-2020.

Технические характеристики

Номинальное рабочее напряжение, В 12
Максимальное рабочее напряжение, В 18
Количество защищаемых линий связи 4
Максимальный ток, мА 100
Максимальный разрядный ток «линия связи (+ШС;-ШС)-защитная земля» (импульс 8/20 мкс), кА 10
Вносимое сопротивление на цепь, Ом, не более 8
Диапазон рабочих температур, °С от -50 до +50
Габаритные размеры, мм 110x115x23
Масса, кг, не более 0,15
