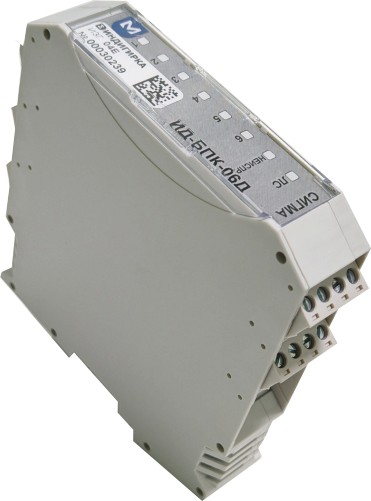

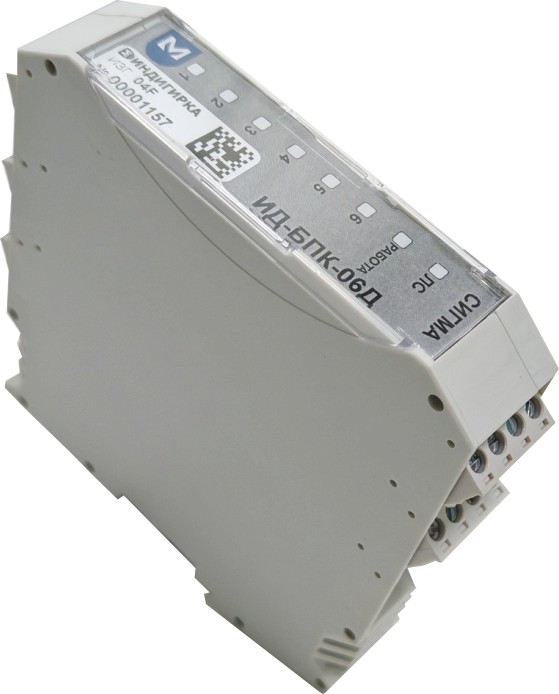

Блок коммутации и защиты питания ИД-БПК-06Д
ИД-БПК-06Д предназначен для управления питанием пожарных и охранных извещателей, исполнительными устройствами (световыми, звуковыми, видеокамерами, электромагнитными замками и т.д.) и управления доступом.
Особенности ИД-БПК-06Д:
• организация независимого электропитания оборудования ИНДИГИРКА по шести питающим линиям;
• организация резервированного электропитания оборудования ИНДИГИРКА от двух независимых источников электропитания;
• контроль короткого замыкания питающих линий;
• передача параметров в управляющий контроллер ИД-КПУ-02Д по интерфейсу RS-485;
• монтаж на DIN-рейку.
ИД-БПК-06Д соответствует техническим условиям ТУ 26.30.50-001-72919476-2024, поставляется только в составе концентраторов оборудования ИНДИГИРКА.
Для добавления ИД-БПК-06Д в концентраторы применяются комплекты наращивания ИД-ЕКН-21, ИД-МКН-21 и комплект ЗИП ИД-ЗИП-21.
Технические характеристики | |
| Количество входов для подключения источников электропитания | 1 |
| Количество выходов для подключения нагрузки | 6 |
| Допустимый диапазон входного (выходного) напряжения, В | 10,0…30,0 |
| Номинальный ток по каждому выходу, А, не более | 0,6 |
| Максимальный ток по каждому выходу, А | 0,8 |
| Ток срабатывания защиты от короткого замыкания, А | 0,9 |
| Собственный ток потребления, не более, А | 0,1 |
| Падение напряжения (вход-выход), не более, В | 0,3 |
| Автоматическая защита от КЗ или превышение максимального выходного тока, А | 0,9…1,4 |
| Минимальный выходной ток источника питания при максимальной нагрузке каждого выхода, А | 6 |
| Скорость передачи данных, бит/сек | 9 600, 19 200 |
| Интерфейс линии связи | RS-485 |
| Степень защиты от воздействия окружающей среды | IP20 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Габаритные размеры (Ш×В×Г), мм | 22,5×99,4×113 |
| Масса, кг, не более | 0,1 |
