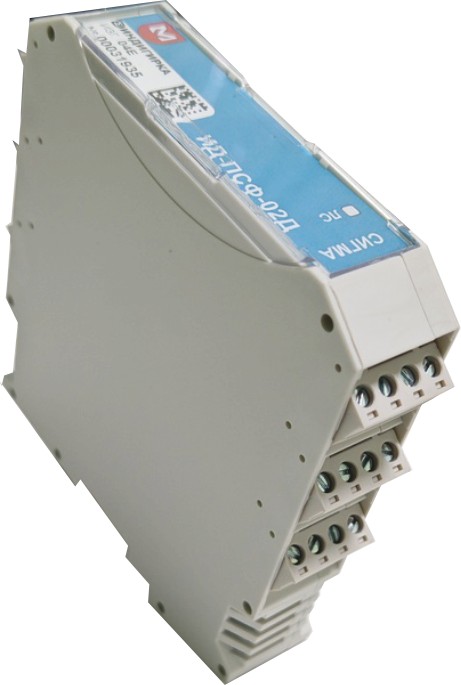

Сетевой контроллер шлейфов сигнализации ИД-ПСФ-02Д
Особенности ИД-ПСФ-02Д:
• прием электрических сигналов тревожных сообщений от автоматических ИО с нормально-замкнутыми контактами ИО типа “Фотон” и т.п.;
• контроль неисправности ШС с автоматическим выявлением короткого замыкания;
• контроль состояния напряжения питания и выдачу в БЦП сигнала “Неисправность питания” – при снижении напряжения питания;
• монтаж на DIN-рейку.
ИД-ПСФ-02Д соответствует техническим условиям ТУ 26.30.50-002-72919476-2020.
ИД-ПСФ-02Д поставляется только в составе концентратров оборудования ИНДИГИРКА.
Для добавления ИД-ПСФ-02Д в концентраторы применяются комплекты наращивания ИД-ЕКН-14, ИД-МКН-14 и комплект ЗИП ИД-ЗИП-14.
Изделие предназначено только для установки в концентратор оборудования ИСБ «ИНДИГИРКА»,
отдельно не поставляется и входит в состав комплектов наращивания ИД-ЕКН-14, ИД-МКН-14 и комплекта ИД-ЗИП-14.
Технические характеристики | |
| Напряжение питания (постоянное), В | 10,0…28,0 |
| Максимальное число подключаемых ШС | 8 |
| Ток потребления, мА (включая дежурный режим и режим "Тревога" для всех 8-ми ШС), не более | 35 |
| Максимальное сопротивление ШС (с выносным резистором), Ом | 800 |
| Минимальное сопротивление ШС (с выносным резистором), Ом | 600 |
| Максимальное сопротивление проводов ШС, Ом | 150 |
| Интерфейс связи с БЦП | RS-485 |
| Скорость передачи данных, бит/с | 9600...19200 |
| Диапазон рабочих температур, °С | от -10 до +50 |
| Габаритные размеры, мм | 110x115x23 |
| Масса, кг, не более | 0,15 |
