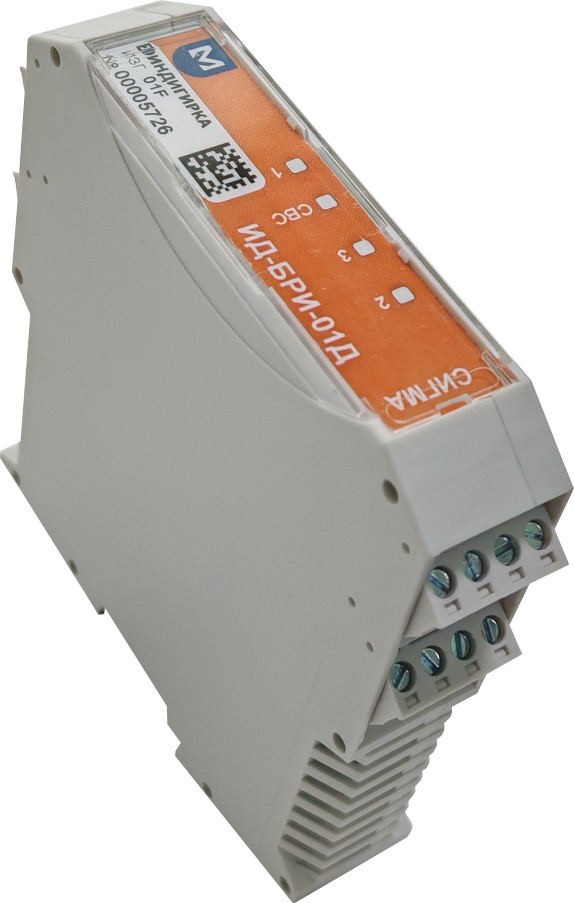

Блок ретранслятора интерфейса RS-485 ИД-БРИ-01Д

• гальваническая развязка отдельных участков линии связи интерфейса RS-485;
• увеличение максимальной длины линии связи интерфейса RS-485 с автоматическим переключением направления передачи;
• ветвление линии связи БЦП и СУ.

Особенности ИД-БРИ-01Д:
• гальваническая развязка отдельных участков линии связи интерфейса RS-485;
• увеличение максимальной длины линии связи интерфейса RS-485 с автоматическим переключением   направления передачи;
• ветвление линии связи БЦП и СУ;
• монтаж на DIN-рейку.

ИД-БРИ-01Д соответствует техническим условиям ТУ 26.30.50-002-72919476-2020.
ИД-БРИ-01Д поставляется только в составе концентратров оборудования ИНДИГИРКА.
Для добавления ИД-БРИ-01Д в концентраторы применяются комплекты наращивания ИД-ЕКН-08, ИД-МКН-08 и комплект ЗИП ИД-ЗИП-08.



Технические характеристики

Напряжение питания от источника постоянного тока, В 10,0…28,0
Максимальный ток потребления, мА 100
Интерфейс линий связи RS-485
Скорость передачи данных, бит/сек 9 600…19200
Максимальное количество БРЛ, подключенных на линию связи 32
Количество линий связи 3
Диапазон рабочих температур, °С от -30 до +50
Габаритные размеры, мм 22,5×99,4×113
Масса, кг, не более 0,1
