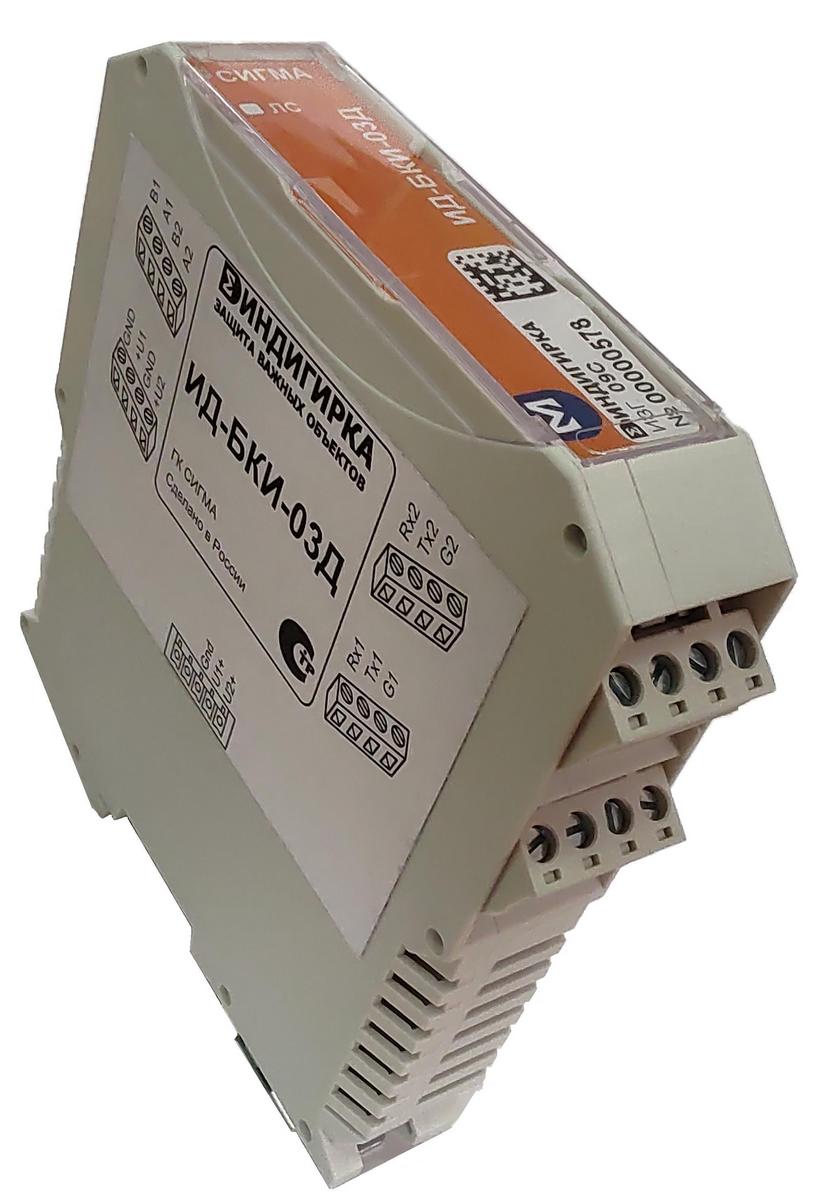

Блок конвертера интерфейса 2хRS-232 в RS-485 ИД-БКИ-03Д
ИД-БКИ-03Д предназначен для преобразования интерфейса RS-232 в RS-485 между
оборудованием ИСБ ИНДИГИРКА и подключения двух ИД-КПУ-02Д к ПУ-04.
Монтаж на DIN-рейку.
Особенности ИД-БКИ-03Д:
• преобразования интерфейса RS-232 в RS-485 между оборудованием ИСБ ИНДИГИРКА;
• подключение двух ИД-КПУ-02Д к ПУ-04;
• монтаж на DIN-рейку.
ИД-БКИ-03Д соответствует техническим условиям ТУ 26.30.50-001-72919476-2024.
ИД-БКИ-03Д поставляется только в составе концентратров оборудования ИНДИГИРКА.
Для добавления ИД-БКИ-03Д в концентраторы применяются комплекты наращивания ИД-ЕКН-10, ИД-МКН-10 и комплект ЗИП ИД-ЗИП-10.
Технические характеристики | |
| Допустимый диапазон напряжения питания, В | 10,0…28,0 |
| Ток потребления, не более (в т.ч. при КЗ на всех выходах (RS-485), мА: | |
| при напряжении питания 10 В | 160 |
| при напряжении питания 20 В | 80 |
| Интерфейс линии связи с ПУ-04 | RS-232 |
| Интерфейс линии связи с ИД-КПУ-02Д | RS-485 |
| Количество линий связи | 2 |
| Скорость передачи данных, бит/сек | 300-115 200 |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры (Ш×В×Г), мм | 22,5×99,4×113 |
| Масса, кг, не более | 0,1 |
