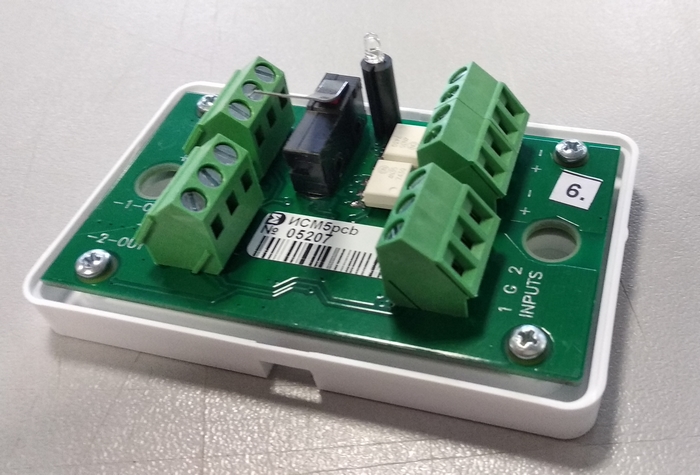

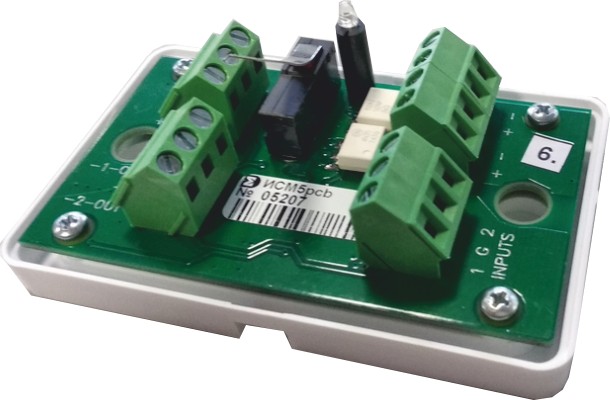

Адресный исполнительный модуль ИСМ5 исп.08

Адресный исполнительный модуль ИСМ5 исп.08. Для промышленных и специальных объектов.

Адресный исполнительный модуль ИСМ5 исп.08 предназначен для применения в системе оповещения и управления внешними исполнительными устройствами и оповещателями с помощью двух токовых выходов и контроля с помощью двух безадресных ШС извещателей с выходом типа "сухой контакт" или аналогичным.

ИСМ5 подключается к адресному шлейфу КА2 исп.08.

Технические характеристики

Напряжение питания от внешнего источника постоянного тока напряжением, В от 10 до 28
Ток потребления (без учета внешней нагрузки), мА, не более 45
Число выходов для подключения исполнительных устройств 2
Максимальный ток выхода для подключения исполнительного устройства, А 2,4
Количество безадресных ШС 2
Параметры безадресных ШС:
Сопротивление проводов, не более / Сопротивление утечки, не менее 100 Ом / 20 кОм
ШС1: напряжение, не более, В / ток нагрузки, не менее, мА 5,5 / 1,5
ШС2: напряжение, не более, В / ток нагрузки, не менее, мА 28 (напряжение питания ИСМ5) / 6
Диапазон рабочих температур, °С -40 … +55
Габаритные размеры, мм, не более 92x58x32
Масса, кг, не более 0,03
