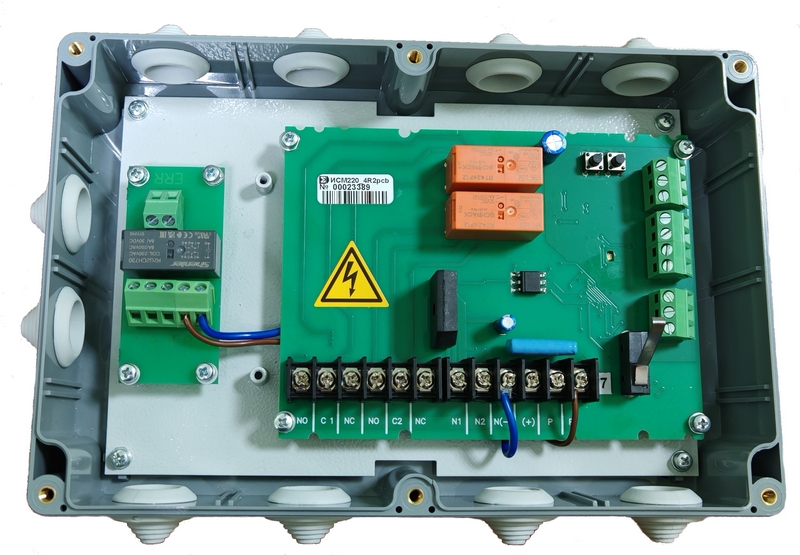

Исполнительный модуль ИСМ220.4 исп.08



ИСМ220.4 исп.08 предназначен для работы в двухпроводном кольцевом адресном шлейфе сетевого контроллера АШ.
ИСМ220.4 исп.08 используется для управления внешними ИУ с помощью двух релейных выходов и для контроля с помощью двух ШС неадресных извещателей с выходом типа «сухой контакт» или аналогичным.
Цепи выходов контролируются на обрыв в выключенном и во включенном состоянии. Цепи шлейфов контролируются на обрыв и КЗ. Также модуль постоянно контролирует наличия коммутируемого напряжения.
Основное применение: работа с приводами реверсивных клапанов, задвижек пожарной автоматики и двигателями систем дымоудаления. Датчики положения приводов (концевики) подключаются к неадресным ШС.
ИСМ220.4 исп.08 содержит встроенный МКЗ.

ИСМ220.4 исп.08 предназначен для работы в двухпроводном кольцевом адресном шлейфе сетевого контроллера АШ.

ИСМ220.4 исп.08 используется для управления внешними ИУ с помощью двух релейных выходов и для контроля с помощью двух ШС неадресных извещателей с выходом типа «сухой контакт» или аналогичным.

Цепи выходов контролируются на обрыв в выключенном и во включенном состоянии. Цепи шлейфов контролируются на обрыв и КЗ. Также модуль постоянно контролирует наличия коммутируемого напряжения.

Основное применение: работа с приводами реверсивных клапанов, задвижек пожарной автоматики и двигателями систем дымоудаления. Датчики положения приводов (концевики) подключаются к неадресным ШС.

ИСМ220.4 исп.08 содержит встроенный МКЗ.



Технические характеристики

Напряжение питания от адресного шлейфа
Ток потребления, не более, мА 1,2
Количество релейных выходов 2
Тип контактов релейных выходов переключающий
Диапазон коммутируемого напряжения переменного тока выхода, В 160...260
Диапазон коммутируемого напряжения постоянного тока выхода, В 11...50
Степень защиты оболочки: IP54
Диапазон рабочих температур, С: -10…+55
Габаритные размеры, мм, не более: 232x166x55
Масса, кг, не более 0,8

Файлы

Документация :: Эксплуатационная документация

  • ИСМ-220.4 исп.08. Руководство по эксплуатации. Ред. 13 [ скачать PDF, 2 MB ]
  • ИСМ-220.4 исп.08. Этикетка. Редакция 1 [ скачать PDF, 370 KB ]
