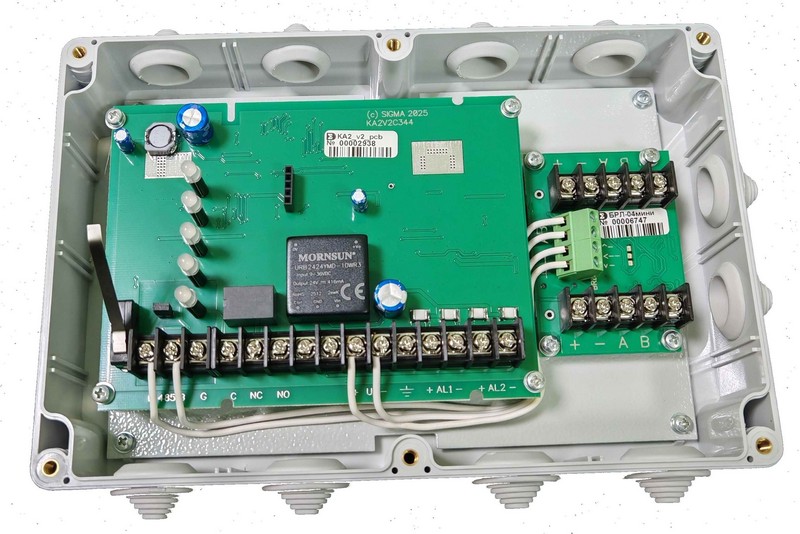

КА2 исп.08 - контроллер адресного шлейфа. Для эксплуатации на промышленных и специальных объектах.

Предназначен для работы с БЦП исп.8 в составе ППКОПиУ 01059-1000-3 Р-08. Обеспечивает контроль состояний и сбор информации с адресных устройств (АУ) исп.08, подключенных к адресной линии связи (адресному шлейфу) КА2 исп.08 и передачу информации в БЦП исп.8.

В качестве линии связи КА2 исп.08 с БЦП исп.8 используется интерфейс RS-485.
Контроллер содержит дополнительно два выхода с контролем целостности линии связи для подключения оповещателей и один релейный выход с контактами на переключение.
В КА2 исп.08 также имеется возможность подключения двух неадресных ШС.

КА2 исп.08 производится в двух вариантах исполнения – базовый вариант (в пластиковом корпусе IP20, IP65) и вариант исп.08-1 (в корпусе ИБП-12).
Электропитание базового варианта осуществляется от внешнего источника питания постоянного тока с напряжением (9,0 … 28,0) В.
Электропитание (исп.1) осуществляется от сети переменного тока частотой 50 Гц и напряжением (187 … 242) В с резервированием электропитания от встроенного аккумулятора напряжением 12 В, емкостью 9 Ач.

ОСНОВНЫЕ ФУНКЦИИ:

  • контроль целостности адресного шлейфа;
  • прием тревожных сообщений от извещателей в адресном шлейфе;
  • управление адресными устройствами;
  • формирование сообщений для устройств верхнего уровня;
  • хранение конфигурации устройств подключенных к адресному шлейфу;
  • отслеживание разрыва связи и подмены адресных устройств.

Технические характеристики

Напряжение питания (базовый вариант) / (в корпусе с ИБП-12) = (9,0…28) / ~(187 … 242)
Ток потребления (при напряжении питания 12 В), мА, не более 450
Интерфейс связи с БЦП исп.8 RS-485
Адресный шлейф (структура) кольцевая / радиальная (два луча)
Количество адресных устройств в шлейфе, кольцевой / два луча 255 / 510
Ток потребления устройств в адресном шлейфе, не более, мА 140
Диапазон рабочих температур, *С +5 …+55
Габаритные размеры, мм, не более: (базовый вариант IP20); (базовый вариант IP65); (в корпусе с ИБП-12) (170x112x35), (171x145x55), (254х245х80)
Масса, кг, не более: (базовый вариант IP20); (базовый вариант IP65); (в корпусе с ИБП-12) (0,3); (0,4); (3,5)
