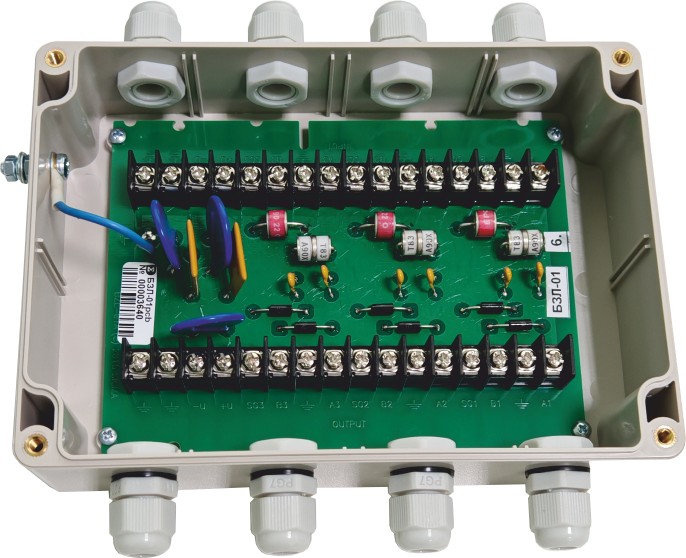

Блоки защиты линий БЗЛ-01, БЗЛ-02, БЗЛ-03, БЗЛ-04

БЗЛ-01, БЗЛ-02, БЗЛ-03 и БЗЛ-04 используются для защиты линий связи, шлейфов сигнализации, цепей источников вторичного питания от перенапряжений, возникающих вследствие:
   атмосферных воздействий (электричество, непрямое грозовое воздействие);
   коммутации (включения/выключения) оборудования;
   наводок от высоковольтных линий электропередач и других источников высокого напряжения.
По количеству защищаемых каналов выпускаются следующие варианты БЗЛ:
   БЗЛ-01 – три канала защиты сетевых устройств, один канал защиты цепей вторичного источника питания;
   БЗЛ-02 – один канал защиты сетевых устройств, один канал защиты цепей вторичного источника питания;
   БЗЛ-03 – два канала защиты сетевых устройств;
   БЗЛ-04 – один канал защиты сетевых устройств, четыре канала защиты шлейфов сигнализации, один защиты цепей вторичногисточника питания.

БЗЛ-01, БЗЛ-02, БЗЛ-03 и БЗЛ-04 применяют для защиты линий связи, шлейфов сигнализации, цепей источников вторичного питания от перенапряжений, возникающих вследствие:

  • атмосферных воздействий (электричество, непрямое грозовое воздействие);
  • коммутации (включения/выключения) оборудования;
  • наводок от высоковольтных линий электропередач и других источников высокого напряжения.

По количеству защищаемых каналов выпускаются следующие варианты БЗЛ:

  • БЗЛ-01 – три канала защиты сетевых устройств, один канал защиты цепей вторичного источника питания;
  • БЗЛ-02 – один канал защиты сетевых устройств, один канал защиты цепей вторичного источника питания;
  • БЗЛ-03 – два канала защиты сетевых устройств;
  • БЗЛ-04 – один канал защиты сетевых устройств, четыре канала защиты шлейфов сигнализации, один канал защиты цепей вторичного источника питания.









Технические характеристики

Тип защищаемой линии линия связи интерфейса RS-485, шлейф сигнализации до 12В, линия питания до 24В
Скорость передачи данных, бит/с, не более 19200
Емкость «линия связи (А, В) – сигнальная земля», пф, не более 700
Емкость «линия связи (А, В) – защитная земля», пф, не более 30
Проходное сопротивление канала, Ом, не более 6
Максимальное рабочее напряжение «линия связи (А, В) – сигнальная земля», В, не более 16
Максимальный ток линий связи (А, В), А, не более 0,12
Максимальный разрядный ток «линия связи (А, В)- защитная земля» (импульс 8/20 мкс), кА, не более 12
Напряжение пробоя разрядника (постоянное напряжение), В 90±20%
Тип защищаемой линии цепи вторичного источника питания
Напряжение питания, В, не более 30
Ток, А, не более 5
Вносимое сопротивление, Ом, не более 0,1
Диапазон рабочих температур, С -50…+50
Относительная влажность воздуха при температуре + 25 С, не более 95%
Габаритные размеры БЗЛ-01; БЗЛ-04/БЗЛ-02; БЗЛ-03, мм, не более 186x165x55/135x124x55
Масса БЗЛ-01; БЗЛ-04/БЗЛ-02; БЗЛ-03, кг, не более 0,5/0,3

Файлы

Документация :: Эксплуатационная документация

  • Блоки защиты линий БЗЛ-01 (02,03,04). Руководство по эксплуатации. Редакция 12 [ скачать PDF, 3 MB ]
  • Блок защиты линий БЗЛ-01. Этикетка. Редакция 1 [ скачать PDF, 371 KB ]
  • Блок защиты линий БЗЛ-02. Этикетка. Редакция 1 [ скачать PDF, 354 KB ]
  • Блок защиты линий БЗЛ-03. Этикетка. Редакция 1 [ скачать PDF, 354 KB ]
  • Блок защиты линий БЗЛ-04. Этикетка. Редакция 1 [ скачать PDF, 389 KB ]
