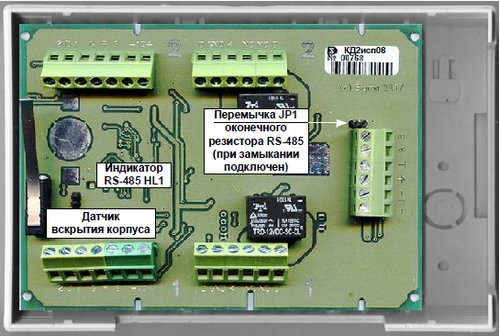

КД2 исп.08 предназначен для работы в составе интегрированной системы безопасности «ИНДИГИРКА» совместно с БЦП Р-08  и осуществляет контроль и управление доступом на различных объектах.

КД2 используется для контроля и управления двумя точками доступа на базе считывателей с инетерфейсом Wiegand-26-58.

КД2 подключается к БЦП по линии связи с интерфейсом RS-485 (сетевой режим работы). При потере (обрыве линии RS-485) связи с БЦП КД2 переходит в автономный режим.

Также КД2 обеспечивает:

  • использование считывателя точки доступа для постановки на охрану / снятия с охраны области.
  • контроль несанкционированного вскрытия корпуса прибора.

КД2 обеспечивает совместную работу со считывателями УСК-02H, УСК-02К, УСК-02АВ при входном напряжении питания до 28 В.

ВНИМАНИЕ!

При использовании УСК-02М, УСК-02КМ, УСК-02АВМ, УСК-02АМВК необходимо для питания КД2 использовать ИБП с выходным паряжением 12В или использовать отдельный ИБП с напряжением 12В для питания считывателей.
Возможна совместная работа КД2 со считывателями других производителей с инетерфейсом Wiegand-26-58, при этом нужне также учитывать напряжение питания считывателей для выбора варианта подключения к КД2. Рекомендуется также проверить работу считывателей других производителей с КД2.

Технические характеристики

Напряжение питания. Базовый вариант, постоянного тока, В 10…28
Напряжение питания. Вариант с ИБП, переменного тока частотой 50 Гц, В 187 … 242
Напряжение питания на клеммах подключения УСК, В 10...28 (соответствует напряжению питания платы КД2)
Ток потребления , мА, не более 300
Интерфейсы связи с ППК RS-485
Количество подключаемых УСК 2 или 4
Количество кодов идентификатора пользователя, хранящихся в памяти КД2 до 250 тыс.
Диапазон рабочих температур, °С: (для КД2 исп.08 в корпусе IP20 и исп.08-1) / (для КД2 исп.3 в корпусе IP65) (-10…+50) / (-30…+50)
Габаритные размеры, мм :
- для КД2 исп.08 в корпусе IP20 (базовый вариант) 165x110x32
- для КД2 исп.08 в корпусе IP65 (базовый вариант) 171x145x55
- для КД2 исп.08-1 254 х 245 х 80
