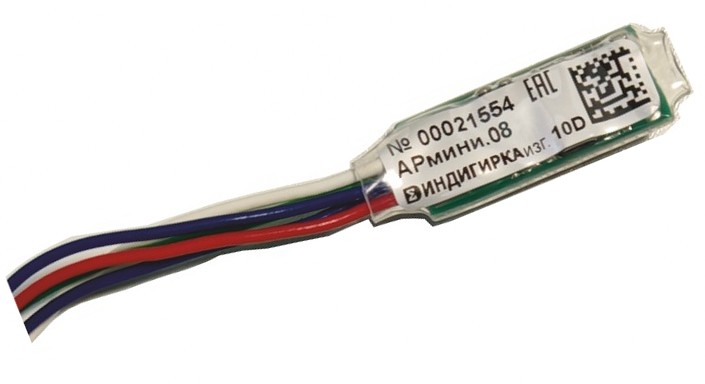

АРмини исп.08 адресный расширитель. Для промышленных и специальных объектов.

Предназначен для работы в двухпроводном адресном шлейфе БЦП исп.7 или КА2 исп.08.
Обеспечивает возможность для подключения к адресному ШС безадресных извещателей с выходом типа «сухой контакт» или аналогичными. АРмини обеспечивает подключение двух безадресных шлейфов.
Выпускаются два варианта – АРмини исп.08 и АРмини-П исп.08.
АРмини-П исп.08 отличается корпусом и наличием защиты линий связи устройства (адресный и безадресные ШС) от наведенных импульсных перенапряжений (грозовых, электростатических разрядов и т.п.) в пределах 1 – 2 зон молниезащиты (в соответствии с МЭК 61312-1).

Обеспечивает в неадресном шлейфе:

  • постоянный контроль сопротивления шлейфа в двух направлениях
  • раздельный контроль до 4-х извещателей
  • контроль обрыва и короткого замыкания шлейфа
  • работу как с нормально разомкнутыми так и с нормально замкнутыми извещателями

Позволяет дистанционно задавать:

  • значения резисторов контроля шлейфа и каждого извещателя
  • время интеграции шлейфа
  • режим контроля в каждом направлении (2 раздельно контролируемых извещателя, несколько извещателей с различением сработки одного или 2-х и более, 1 или несколько извещателей без различения количества сработавших)
  • контроль в двух направлениях или в одном
  • тип извещателей (НР/НЗ)

Иимеет один светодиодный индикатор красного цвета, расположенный под изоляционным покрытием.

Осуществляет постоянный двусторонний обмен данными с контроллером адресного шлейфа, что позволяет:

  • контролировать наличие связи
  • считывать состояние параметров АР-мини, в том числе значение сопротивления шлейфа в обоих направлениях
  • дистанционно задавать основные параметры работы АР-мини (в т.ч. границы сопротивлений шлейфа)
  • вне очереди передавать сигнал тревоги при выходе значения сопротивления шлейфа за заданные пределы

Технические характеристики

Электропитание от адресного шлейфа
Ток потребления, не более, мА 0,2
Сопротивление проводов безадресного ШС, не более, Ом 100
Сопротивление изоляции проводов безадресного ШС, не менее, кОм 20
Степень защиты оболочки по ГОСТ 14254 IP30/IP65 (АРмини-П)
Диапазон рабочих температур, °С минус 40...+60
Габаритные размеры, мм 98x58x32/135х101х55 (АРмини-П)
Масса, кг, не более 0,01/0,3 (АРмини-П)
