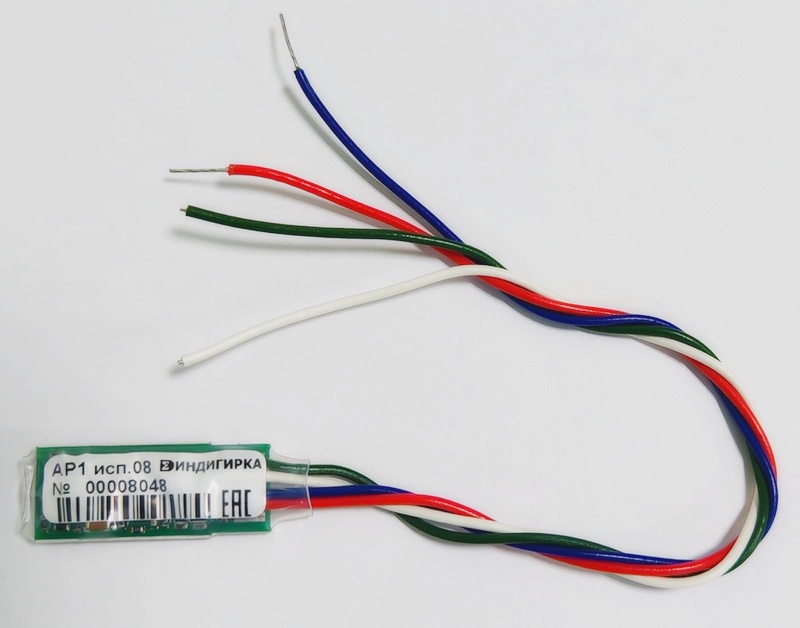

АР1 исп.08 - адресный расширитель на один шлейф

Для эксплуатации на промышленных объектах. АР1 исп.08 входит в состав интегрированной системы безопасности (ИСБ) «ИНДИГИРКА» (НЛВТ.425513.111 ТУ) и подключается к АШ БЦП исп. 7, исп.7-1, БЦП исп.7У, исп.7-1У или адресных контроллеров КА2 исп.08, исп.08-1, а также сетевых контроллеров адресных устройств СКАУ-01 исп. 1 и СКАУ-01 исп. 2.
Адресный расширитель предназначен для подключения безадресных охранных или пожарных извещателей, технологических датчиков активного типа (двухпроводных с питанием по ШС).
АР1 обеспечивает контроль ШС на обрыв и КЗ, имеет световой индикатор отображающий состояние устройства.
АР1 позволяет обеспечивать питание активных датчиков, подключаемых к безадресному ШС, напряжением 15 В, током до 2,8 мА.

АР1 обеспечивает в неадресном шлейфе:

  • контроль обрыва и короткого замыкания;
  • работу с извещателями (датчиками) нормально разомкнутого типа;

АР1 позволяет дистанционно задавать:

  • время интеграции шлейфа от 0,05 до 3 с;
  • режим контроля сработки одного или двух извещателей в ШС.

Технические характеристики

Ток потребления, не более, мА 3
Максимальное сопротивление проводов безадресного ШС, Ом 100
Минимальное сопротивление изоляции проводов безадресного ШС, кОм 20
Максимальное напряжение в безадресном ШС, не более, В 15
Максимальный ток безадресного ШС, не более, мА 2,8
Значение времени срабатывания при нарушении безадресного шлейфа (может дистанционно настраиваться), с: 0.05 – 3 (0,2 по умолчанию)
Степень защиты оболочки по ГОСТ 14254 IP30
Диапазон рабочих температур, °С от минус 40 до +60
Относительная влажность воздуха (при температуре +25°С, без конденсации влаги) 93%
Габаритные размеры, мм 22x12x5
Масса, кг, не более 0,01
