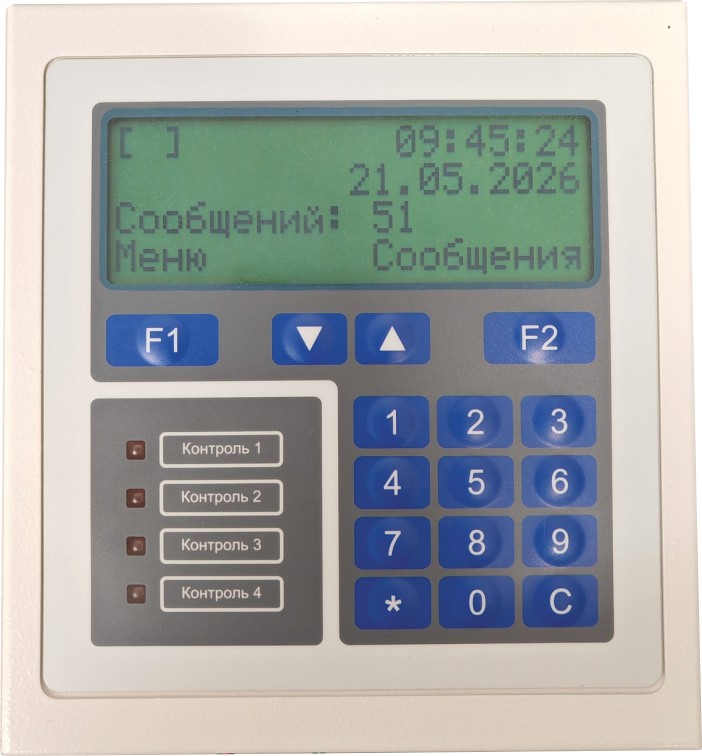

Пульт управления оператора ПУ-02



ПУ-02 предназначен для организации удаленного терминала управления оборудованием с помощью встроенной клавиатуры, отображения тревожных извещений на встроенном дисплее, организации дополнительных постов охраны (до 4-х на один БЦП).
ПУ-02 осуществляет звуковую сигнализацию тревожных событий в системе.
ПУ-02 позволяет осуществлять программирование, изменение конфигурации системы.
ПУ-02 предназначен для организации удаленного терминала управления оборудованием с помощью встроенной клавиатуры, отображения тревожных извещений на встроенном дисплее, организации дополнительных постов охраны (до 4-х на один БЦП).
ПУ-02 осуществляет звуковую сигнализацию тревожных событий в системе.
ПУ-02 позволяет осуществлять программирование, изменение конфигурации системы.



По степени защиты от воздействия окружающей среды выпускается в исполнении IP20.
Конструктивно выпускаются два варианта исполнения – накладное (“Н”) и врезное (“В”).
По требованию заказчика выпускаются модификации ПУ с индексом “К” и “Т”.
Индекс “К” обозначает расширение температурного диапазона условий эксплуатации с предельными значениями температур от минус 40°С до +50°С.
Индекс “Т” обозначает расширение значений механических факторов внешней среды.
В серийном варианте ПУ-02 применяется жидкокристаллический дисплей, в модификации ПУ-02 с индексом “К” применяется вакуумно-люминесцентный дисплей.
ПУ-02КТ - транспортное исполнение, работа при повышенном уровне вибрационных нагрузок. Значения механических факторов внешней среды обозначаются в соответствии с исполнением М25 по ГОСТ 17516.1-90.

Технические характеристики

Напряжение питания постоянного тока, В 10..28
Количество вводов питания 2
Ток потребления, мА, не более 300
Интерфейс связи с БЦП RS485
Количество интерфейсов RS-485 2
Длина линии связи RS-485 без ретрансляторов, м, не более 1200
Топология линии связи RS-485 кольцевая
Степень защищенности от воздействия окружающей среды (накладное исполнение) IP20
Диапазон рабочих температур, °С +5…+40
Диапазон рабочих температур, °С в исполнение КТ -40..+50
Габаритные размеры (накладное исполнение), мм, не более 192x176x37
Масса, кг 1,5
