Концентратор системный ИД-ШКС-46-6Т
ИД-ШКС-46-6Т предназначен для организации поста охраны.

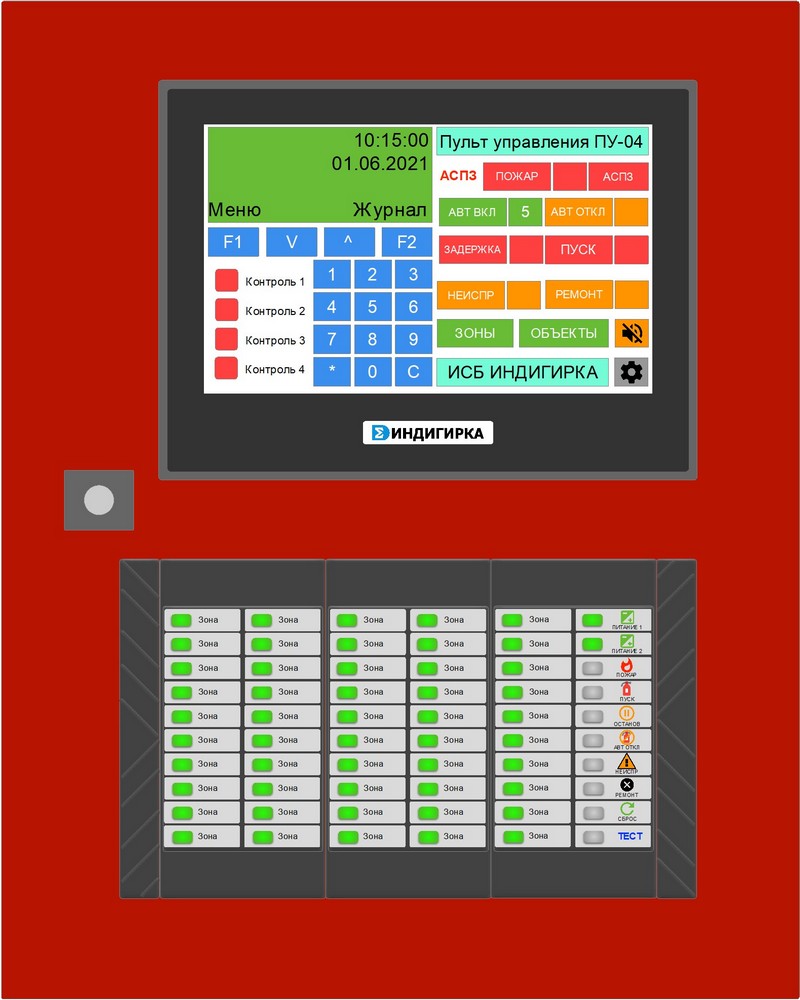

В состав концентратора входит: графическая сенсорная панель оператора, блок обобщенных индикаторов, блок зональных индикаторов, управляющий контроллер (БЦП).
ИД-ШКС-46-6Т обеспечивает:
- прием и обработку сигналов, формирование команд на управление ИУ с помощью управляющих контроллеров;
- отображение состояния объектов, интерактивное управление с помощью графической сенсорной панели с возможностью кастомизации пользовательского интерфейса;
- световую индикацию состояний системы с помощью индикаторов (наличие напряжения основного и резервного источников питания, «Пожар», «Пуск», «Останов», «Автоматика отключена», «Неисправность», «Отключение устройства»)
- внутреннюю звуковую сигнализацию состояний системы («Пожар», «Пуск», «Неисправность»);
- световую индикацию состояний зон с помощью зональных индикаторов.
Технические характеристики | |
| Количество контроллеров управления на базе управляющего контроллера ИД-КПУ-02Д | 1 |
| Количество зональных индикаторов состояния | 50 |
| Интерфейс связи с верхним уровнем | Ethernet 10/100Mb |
| Интерфейс связи с концентраторами и сетевыми устройствами | 2хRS-485 в режиме кольца |
| Длина линии связи RS-485 без ретрансляторов, м, не более | 1200 |
| Напряжение питания концентратора, переменного тока, В | 220±10 % |
| Количество встроенных аккумуляторов (3 пары АКБ по 12В, 17(18) Ач) | 6 |
| Мощность, потребляемая концентратором от сети переменного тока при максимальной нагрузке, Вт, не более | 370 |
| Количество встроенных аккумуляторов (1 пара АКБ по 12В, 17(18) Ач) | 2 |
| Емкость встроенных аккумуляторов (по 24В), Ач | 17(18) |
| Диапазон рабочих температур, °С | +5…+40 |
| Степень защищенности от воздействия окружающей среды | IP55 |
| Габаритные размеры (Ш×В×Г), не более, мм | 400x500x210 |
| Масса без аккумуляторов и упаковки, кг, не более | 10 |
Файлы
Документация :: Эксплуатационная документация
- ИД-ШКС-46-6Т. Этикетка. Редакция 1 [ скачать PDF, 336 KB ]
