Концентратор питания ИД-ШУП-02-4Т
Концентратор обеспечивает электропитание технических устройств комплексных систем безопасности промышленных и специальных объектов.
Конструкция концентратора предусматривает установку в помещениях контроллерных и аппаратных промышленных объектов совместно с оборудованием АСУ ТП.

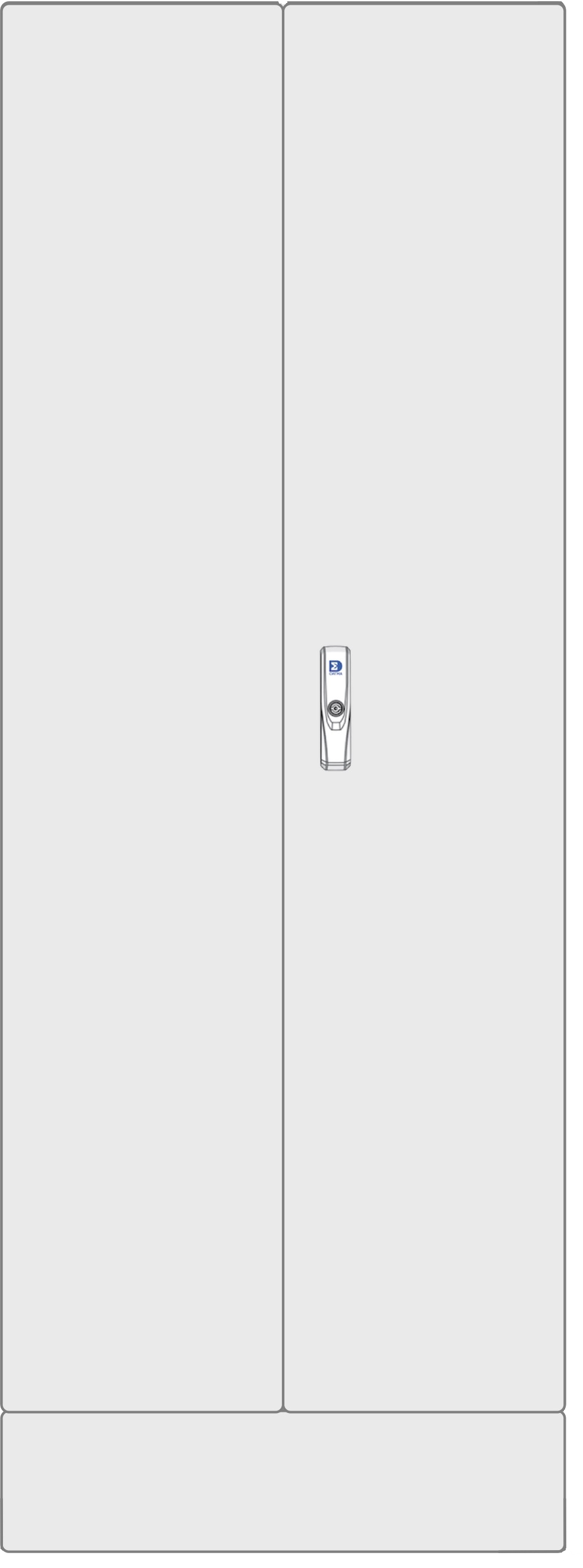

Концентратор конструктивно выполнен в виде настенного металлического шкафа.
Концентратор оборудован системой климат-контроля. При нагреве выше задаваемой температуры автоматически включается вентиляция концентратора. При дальнейшем нагреве и превышении установленного порога температуры формируется сигнал о перегреве концентратора.
В состав концентратора входит 4 модуля питания.
Концентратор питания ИД-ШУП-02-4Т НЛВТ.425668.020-08 предназначен для обеспечения
резервированным электропитанием (24 В постоянного тока, 4 модуля питания) технических устройств комплексных систем безопасности промышленных и специальных объектов. Конструкция изделия предусматривает установку в помещениях контроллерных и аппаратных промышленных объектов совместно с оборудованием АСУ ТП
Технические характеристики | |
| Выходное напряжение питания постоянного тока при работе от сети 220В, В | 26…28 |
| Выходное напряжение питания постоянного тока при работе от аккумуляторов, В | 20…27,4 |
| Напряжение питания концентратора, переменного тока, В | 220±10 % |
| Количество модулей ИД-ИБП 24В (секций) | 4 |
| Максимальный ток одного выхода А | 8 |
| Максимальный ток всех выходов А | 32 |
| Интерфейс связи с концентраторами и сетевыми устройствами | RS-485 |
| Количество интерфейсов RS-485 | 2 |
| Топология линии связи RS-485 | кольцевая |
| Длина линии связи RS-485 без ретрансляторов, м, не более | 1200 |
| Мощность, потребляемая концентратором от сети переменного тока при максимальной нагрузке, Вт, не более | 3000 |
| Количество и общая емкость аккумуляторных батарей для одной секции (3 пары АКБ по 12В, 17(18) Ач) | 6 шт., 51(54) Ач |
| Количество и общая емкость аккумуляторных батарей всего концентратора | 24 шт., 204(216) Ач |
| Емкость встроенных аккумуляторов (по 24В), Ач | 17(18) |
| Диапазон рабочих температур, °С | +5…+40 |
| Степень защищенности от воздействия окружающей среды | IP55 |
| Габаритные размеры (без цоколя) ВхШхГ, мм, не более | 2000x800x400 |
| Масса без упаковки без аккумуляторов, кг, не более | 250 |
| Масса без упаковки с аккумуляторами, кг, не более | 470 |
