Преобразователь интерфейсов Wiegand – USB. ПИ-02

ПИ-02 предназначен для передачи кода карт от считывателя с интерфейсом Wiegand в ПЭВМ по USB интерфейсу и передачи сигналов свето-звуковой индикации от ПЭВМ на считыватель.
ПИ-02 предназначен для работы с АРМ ПО RM-3 или СПО ИНДИГИРКА, и служит для ввода кодов карт доступа при регистрации пользователей.
В качестве считывателей могут применяться любые считыватели с интерфейсом Wiegand с количеством бит на выходе от 3 до 99, в том числе Wiegand-26, -34, -37, -40, -44, -58, например УСК-02Н, УСК-02М или подобные.
ПИ-02 работает с USB интерфейсом версии 1.1 и выше. Устройство имеет разъем типа USB mini-B.

Технические характеристики

Напряжение питания постоянного тока, В 5 (от порта USB)
Ток потребления , мА, не более 500 (от порта USB)
Интерфейсы связи с ПЭВМ USB 1.1 и выше
Протяженность линии связи USB с ПЭВМ, м, не более 3
Интерфейс связи со считывателем Wiegand от 3 до 99 бит
Протяженность линии связи Wiegand со считывателем, м, не более 100
Напряжение для питания подключаемого считывате-ля, В 9 - 11
Ток потребления считывателя, мА, не более 200
Степень защиты корпуса от воздействия окружающей среды IP20
Диапазон рабочих температур, °С 0 … +40

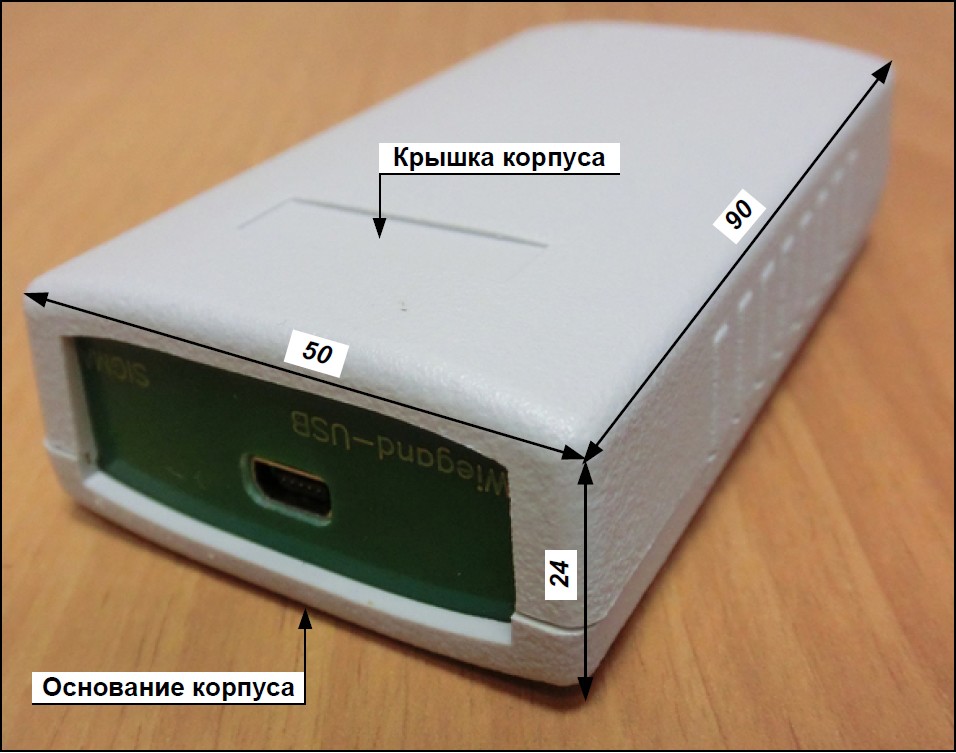

Габаритные размеры, мм, не более 90x24x50
Масса, кг, не более 0,05

Файлы

Документация :: Эксплуатационная документация

  • ПИ-02. Преобразователь интерфейсов Wiegand – USB. РЭ САКИ.426441.005 РЭ. Ред. 3 [ скачать PDF, 1,98 Мб ]
