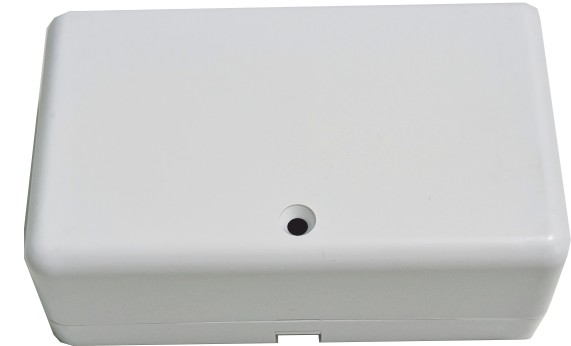

Блок ретранслятора линейный БРЛ-04

БРЛ-04 предназначен для:

  • гальванической развязки отдельных участков линии связи интерфейса RS-485.
  • увеличения максимальной длины линии связи интерфейса RS-485 (с автоматичеcким переключением направления передачи);
  • ветвления линии связи БЦП и СУ.

БРЛ-04 содержит 3 линии связи интерфейса RS-485, две из которых гальванически изолированы от цепей питания.
БРЛ-04 позволяет организовать на БЦП исп. 2,3,5,6 подключение двух линий связи RS-485 по типу «кольцо».
БРЛ-04 рассчитан на работу совместно с приборами приемно-контрольными охранно-пожарными ППКОП 01059-250-1 «Р-07-3», ППКОП «Р-020», ППКОП 01059-100-4 «Р-060», (и управления) ППКОПУ 01059-1000-3 «Р-08» и входит в состав интегрированной системы безопасности ИСБ «ИНДИГИРКА» НЛВТ.425513.111 ТУ.

Конструктивно БРЛ производится в двух варианта исполнения – БРЛ-04 (для монтажа на стену, IP30) и БРЛ-04 DIN (для монтажа на 35 мм дин-рейку, IP20).

Технические характеристики

Напряжение питания от источника постоянного тока, В 10,0…28,0
Ток потребления, мА, не более 300
Интерфейс линий связи RS-485
Скорость передачи данных, бит/сек 4800…57600
Максимальное количество БРЛ, подключенных к одному сегменту параллельно 100
Максимальное количество СУ, подключаемых к БРЛ 200
Диапазон рабочих температур, °С -40…+70
Габаритные размеры, мм: 90x56x31 (БРЛ-04 в исп.1); 53х96х58 (БРЛ-04 в исп.2)
Масса, кг, не более 0,1
