Схема подключения извещателей пожарных дымовых линейных ИП212-52 («ИПДЛ-52») к ИСБ Рубеж-08

Оптические извещатели пожарные дымовые линейные (ИПДЛ) являются эффективным средством обнаружения пожара. Они предназначены для обнаружения загораний, сопровождающихся появлением дыма, для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков, и обеспечивают передачу сигнала «Пожар» или «Внимание» на приемно-контрольный прибор.
Принцип действия ИПДЛ основан на свойстве уменьшения интенсивности оптического (в инфракрасном диапазоне) луча, прошедшего через задымленную среду. По конструкции ИПДЛ могут быть двухпозиционного типа (передатчик и приемник - отдельные блоки) или однопозиционного типа (приемо-передатчик в одном блоке + рефлектор-отражатель).

Рекомендуется применять ИПДЛ однопозицинного типа (ИПДЛ-52M, 52СМ, 52СМД), так как они более удобны в монтаже, настройке и юстировке.

Подключение ИПДЛ к ИСБ Рубеж производится через СКШС-01. Ток в шлефе СКШС-01 в режиме "НОРМА" дпускается до 12 ма (тип ШС "Пожарный 1") и до 4 мА (тип ШС "Пожарный 2"). Ток потребления ИПДЛ от ШС в режиме норма, не более 0,7 мА (ИПДЛ-52СМД) и 1,5 мА (ИПДЛ-52М,СМ).
Рекомендуется использовать ИПДЛ в 2-х проводном режиме с питанием от ШС.

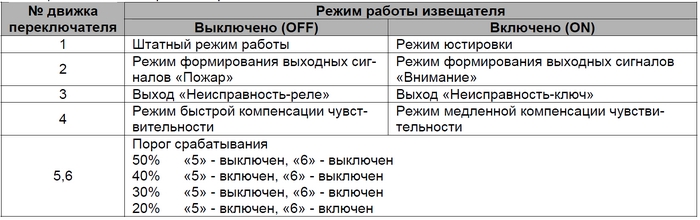

Режим работы ИПДЛ устанавливается с помошью DIP-переключателя.

Для работы с питанием от ШС выбирается режим выхода сигнала неисправности "Неисправность-ключ". Установка остальных переключателей в руководстве по эксплуатации.

Схемы подключения ИДПЛ для работы с ИСБ Рубеж-08 приведены на рисунках.
