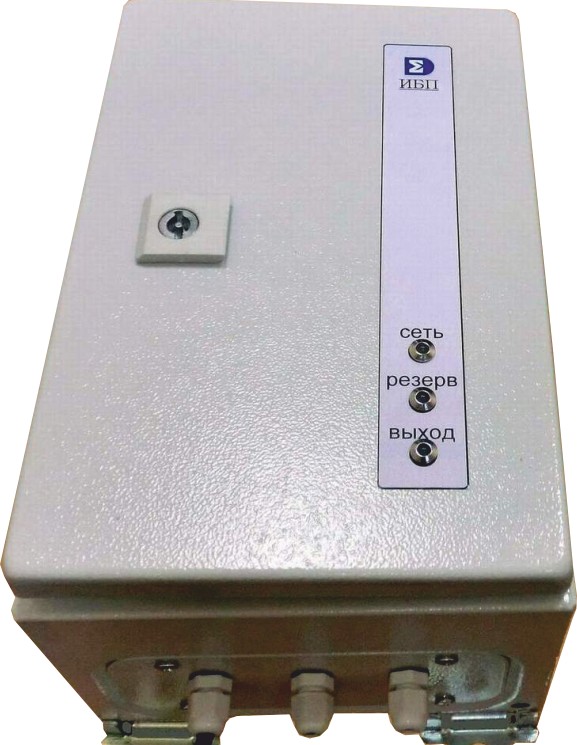

Источники вторичного электропитания резервированные ИБП-12 IP55 / ИБП-24 IP55

Источники вторичного электропитания резервированные ИБП-12 IP55 / ИБП-24 IP55

Источники вторичного электропитания резервированные ИБП-12 IP55/ИБП-24 IP55 предназначены для электропитания систем ОПС, СКУД, СОТ напряжением постоянного тока 12/24 В. Имеют уличное исполнение с защитой оболочки IP55.
Выпускаются в двух видах климатического исполнения по температуре окружающей среды: исп.1 от -40 оС до +50 оС; исп.2 от -10 оС до +50 оС.

  • ИБП-12 IP55 исп.1            Источник вторичного электропитания малогабаритный резервированный с расширенным (- 40 оС ...+ 50 оС)  диапазоном рабочих температур, уличное исполнение IP55. (12В, 2,5А, RS-485, подогрев аккумуляторного отсека). Аккумуляторный отсек для АКБ (7 – 9) А/ч
  • ИБП-12 IP55 исп.2            Источник вторичного электропитания малогабаритный резервированный с диапазоном рабочих температур
  • (- 10 оС ...+ 50 оС), исполнение IP55. (12В, 2,5А, RS-485). Аккумуляторный отсек для АКБ (7 – 9) А/ч
  • ИБП-24 IP55 исп.1            Источник вторичного электропитания малогабаритный резервированный с расширенным (- 40 оС ...+ 50 оС)  диапазоном рабочих температур, уличное исполнение IP55. (24В, 2,5А, RS-485, подогрев аккумуляторного отсека). Аккумуляторный отсек для двух АКБ (4 – 5) А/ч
  • ИБП-24 IP55 исп.2            Источник вторичного электропитания малогабаритный резервированный с диапазоном рабочих температур
  • (- 10 оС ...+ 50 оС), исполнение IP55. (24В, 2,5А, RS-485). Аккумуляторный отсек для двух АКБ (4 – 5) А/ч

Источники обеспечивают:

  • автоматический переход на резервное питание при отключении сети переменного тока;
  • контроль наличия сети переменного тока;
  • контроль наличия и состояния аккумуляторной батареи (БА);
  • заряд аккумуляторной батареи при наличии напряжения сети переменного тока;
  • предохранение аккумуляторной батареи от глубокого разряда;
  • защиту выхода от короткого замыкания и перегрузки;
  • формирование сигналов встроенного контроля и диагностики;
  • формирование сигнала несанкционированного вскрытия ИБП и изъятия БА;
  • передачу состояния ИБП на блок центральный процессорный (БЦП) по линии связи типа RS-485;
  • формироватние сигнала «Исправность» (линия связи типа токовая петля);
  • индикацию состояния ИБП;
  • поддержание температурного режима работы БА (термостатирование БА) – только для исп. 1;
  • защиту от переполюсовки при подключении БА.



Технические характеристики

Выходное напряжение постоянного тока, В 13,8 (ИБП-12) / 27,6 (ИБП-24)
Максимальный ток выхода , А 2,5 (ИБП-12) / 1,5 (ИБП-24)
Напряжение первичной сети переменного тока частотой 50 Гц , В 90 - 264
Габаритные размеры (без гермовводов) не более, мм: 158 х 105 х 110
Масса (без аккумулятора) не более, кг 5,5 (исп.1) / 5,0 (исп.2)

Файлы

Документация :: Эксплуатационная документация

  • ИБП-12 IP55 / ИБП-24 IP55. Руководство по эксплуатации. Редакция 4 [ скачать PDF, 2 MB ]

Документация :: Сертификаты
