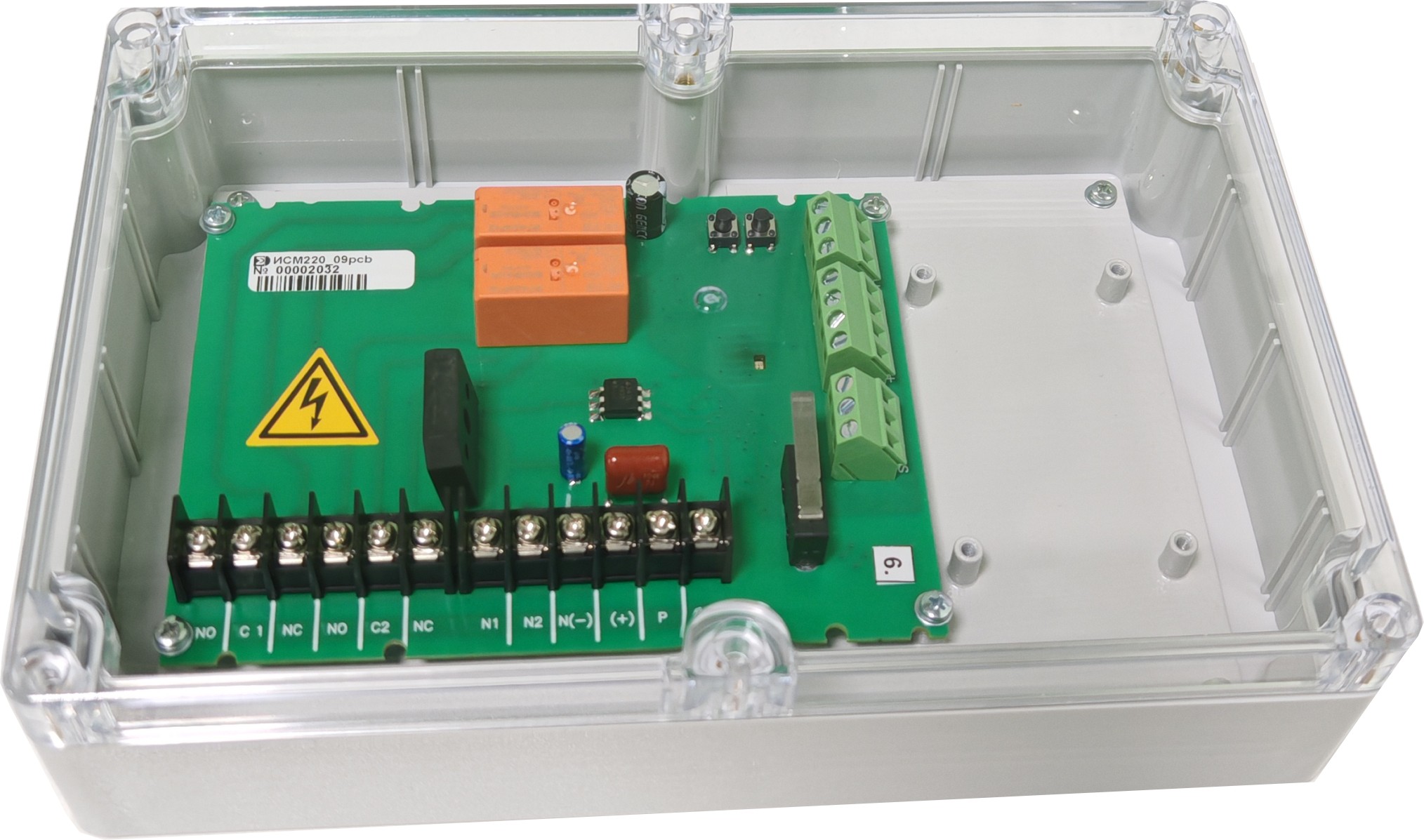

ИСМ220.4 исп.09. Адресный исполнительный модуль

ИСМ220.4 исп.09 предназначен для управления внешними исполнительными устройствами с помощью двух релейных выходов и контроля извещателей с выходом типа "сухой контакт" или аналогичным, с помощью двух безадресных шлейфов сигнализации.
ИСМ220.4 исп.09 является адресным изделием и подключается к адресному шлейфу контроллера ИД-КАУ-03Д. Цепи выходов подключения исполнительных устройств контролируются на обрыв как в выключенном, так и во включенном состоянии.

ИСМ220.4 исп.09 обеспечивает функцию изолятора короткого замыкания на АШ (содержит МКЗ). Является активным (токопотребляющим) изделием многократного действия.



Технические характеристики

Электропитание от адресного шлейфа
Ток потребления, не более, мА 0,2
Число релейных выходов (с контролем цепей) 2
Тип контактов релейных выходов переключающий
Диапазон коммутируемого напряжения переменного тока выхода, В 160...260
Диапазон коммутируемого напряжения постоянного тока выхода, В 11...50
Диапазон рабочих температур, С – 55 … + 55
Степень защиты оболочки IP54
Габаритные размеры, мм, не более 220×145×55
Масса, кг, не более 0,85
