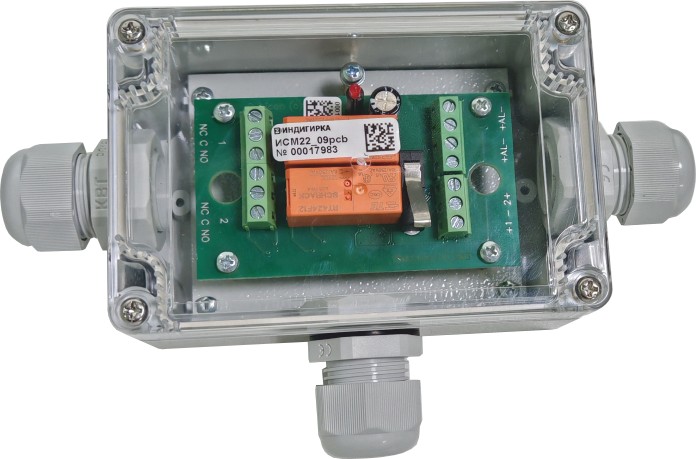

ИСМ22 исп.09. Исполнительный модуль
ИСМ22 исп.09 предназначен для управления внешними исполнительными устройствами с помощью двух релейных выходов и контроля с помощью двух ШС безадресных технологических извещателей с выходом типа "сухой контакт" или аналогичным.
ИСМ22 исп.09 является адресным изделием и подключается к контроллеру адресного шлейфа
ИД-КАУ-03Д.
ИСМ22 исп.09 обеспечивает функцию изолятора короткого замыкания на АШ (содержит МКЗ).
Технические характеристики | |
| Электропитание | по АШ |
| Максимальный ток потребления, мА | 1 |
| Количество релейных выходов с НЗ и НР контактами | 2 |
| Тип используемых реле | бистабильное |
| Тип контактов релейных выходов | переключающий |
| Максимальное напряжение безадресного ШС, В | 5 |
| Максимальный ток безадресного ШС, мА | 1 |
| Максимальное (активное) сопротивление проводов безадресного ШС, Ом | 100 |
| Минимальное сопротивление изоляции проводов безадресного ШС, кОм | 20 |
| Диапазон рабочих температур, °С | от -10 до + 50 |
| Относительная влажность воздуха (при температуре +40 °С, без конденсации влаги), % | 0...93 |
| Габаритные размеры (без учета кабельного ввода), не более, мм | 120×80×55 |
| Масса, не более, кг | 0,35 |
