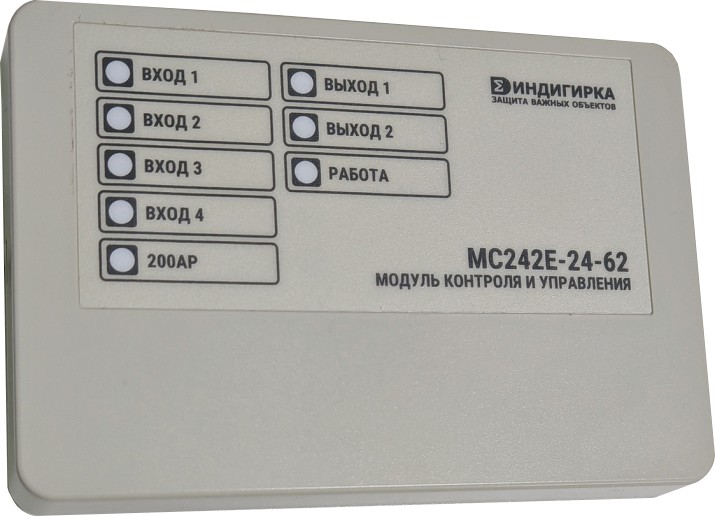

Модуль контроля и управления 6-ти канальный на 24В МС242Е-24-62



Модуль в зависимости от выбранной конфигурации позволяет контролировать до четырех сигнальных входов («сухой контакт» НЗК или НРК) или до двух шлейфов неадресных извещателей, а также управлять двумя нереверсивными устройствами или одним реверсивным устройством с напряжением питания 12÷24В. Модуль работает под управлением ППКП и ППУ поддерживающих интерфейс 200АР и имеющих уникальный ОЕМ код партнера.
Модуль имеет встроенный изолятор короткого замыкания в интерфейсе 200АР.

Модуль МС242Е-24-62 в зависимости от выбранной конфигурации позволяет контролировать до четырех сигнальных входов («сухой контакт» НЗК или НРК) или до двух шлейфов неадресных извещателей, а также управлять двумя нереверсивными устройствами или одним реверсивным устройством с напряжением питания 12÷24В. Модуль работает под управлением ППКП и ППУ поддерживающих интерфейс 200АР и имеющих уникальный ОЕМ код партнера.
Модуль МС242Е-24-62 имеет встроенный изолятор короткого замыкания в интерфейсе 200АР.



Технические характеристики

Вход 1 и 2 :
Напряжение входов, В 27
Контроль исправности на обрыв и короткое замыкание
Максимальная длина линии, м 100
Вход 3 и 4:
Напряжение входов, В 3,3
Контроль исправности на обрыв и короткое замыкание
Максимальная длина линии, м 10
Выход:
Количество управляемых устройств 2 независимых или 1 реверсивное
Напряжение равно напряжению электропитания модуля
Ток контроля нагрузки, мА 10
Параметры каждого выхода 28 В/1,0 A – 28 Вт непрерывно, 28 В/5,0 А – 140 Вт до 3 сек
Контроль исправности цепей на обрыв и короткое замыкание во всех состояниях
Максимальный ток контроля исправности цепей, мА 1,5
Электропитание от ППКП по интерфейсу 200АР
Напряжение интерфейса, В 12,0....27,0
Потребляемый ток, мА 0,3
Активное сопротивление изолятора КЗ, Ом 0,1
Диапазон рабочих температур, °С от - 40 до + 60
Допустимая относительная влажность до 93% при +40 °С
Габариты (ШхВхГ), мм 156х107х33
Масса, кг 0,19
