Концентратор объектовый ИД-ШОС-05-3Т


ИД-ШОС-05-3Т  предназначен для построения комплексных систем безопасности промышленных и специальных объектов.

Конструкция концентратора предусматривает установку в помещениях контроллерных и аппаратных промышленных объектов совместно с оборудованием АСУ технологическими процессами.

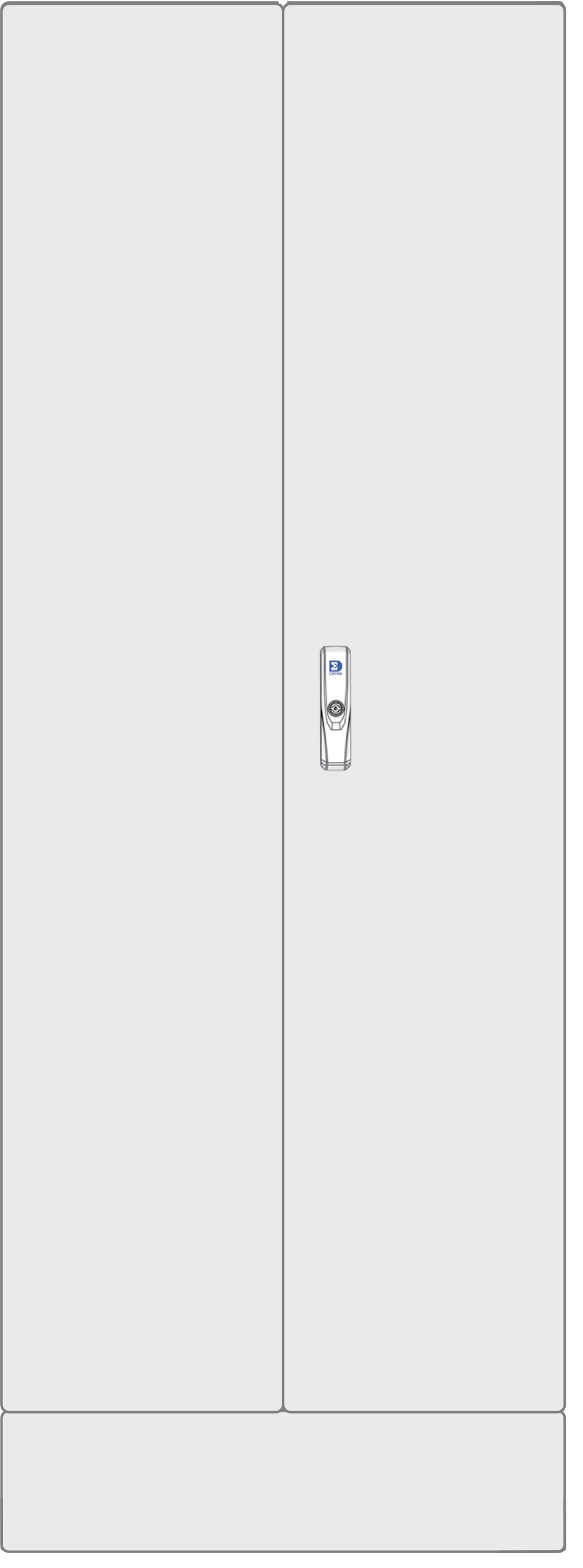

Концентратор конструктивно выполнен в виде напольного металлического шкафа с односторонним доступом. В состав концентратора входят контроллеры входных и выходных сигналов.

Концентратор оборудован системой климат-контроля. При нагреве выше задаваемой температуры автоматически включается вентиляция концентратора. При дальнейшем нагреве и превышении установленного порога температуры формируется сигнал о перегреве концентратора.

ИД-ШОС-05-3Т обеспечивает:
- контроль состояний неадресных шлейфов и передачу информации в БЦП;
- управление исполнительными устройствами с помощью релейных выходов.

Концентратор объектовый ИД-ШОС-05-3Т НЛВТ.425668.022-30 предназначен для построения комплексных систем безопасности промышленных и специальных объектов. В состав концентратора входит оборудование для сбора информации с объектового уровня системы и управления. Конструкция изделия предусматривает установку в помещениях контроллерных и аппаратных промышленных объектов совместно с оборудованием АСУ ТП.





Технические характеристики

Количество гальванически изолированных входов ШС на базе контроллера ИД-ПСФ-03Д 72
Количество релейных выходов с контролем цепи управления на обрыв и КЗ в выключенном и во включенном состоянии на базе контроллера ИД-ПКР-02Д 48
Интерфейс связи с концентраторами и сетевыми устройствами RS-485
Количество интерфейсов RS-485 2
Длина линии связи RS-485 без ретрансляторов, м, не более 1200
Напряжение питания постоянного тока, В 24 ± 10%
Максимальный ток потребления А, не более 6
Количество вводов питания 2
Диапазон рабочих температур, °С +5...+40
Степень защищенности от воздействия окружающей среды IP55
Габаритные размеры ВхШхГ, мм, не более 2200x800x400
Масса без упаковки, кг, не более 220
