АОПИ-Штора "Рубикон" адресный извещатель оптико-электронный, инфракрасный

АОПИ-Штора "Рубикон" по всем параметрам и возможностям аналогичен извещателю АОПИ за исключением диаграммы зоны обнаружения, которая представляет собой узкую вертикальную "штору" (см. рисунок).
АОПИ работает в двухпроводном адресном шлейфе под управлением контроллера шлейфа ППК или КА2.
АОПИ постоянно контролирует изменения теплового излучения от движущихся тел.
АОПИ допускает подключение 2-х неадресных шлейфов.
В каждом неадресном шлейфе он обеспечивает:

• постоянный контроль сопротивления шлейфа;
• раздельный контроль до 2-х извещателей;
• контроль обрыва и короткого замыкания шлейфа;
• работу как с нормально разомкнутыми так и с нормально замкнутыми извещателями.

АОПИ позволяет дистанционно задавать:

• значения резисторов контроля неадресных шлейфов;
• время интеграции шлейфа;
• режим контроля неадресных шлейфов:
  • раздельно контролируемых извещателя;
  • несколько извещателей с различением сработки одного или 2-х и более;
  • один или несколько извещателей без различения количества сработавших;
• тип извещателей в неадресных шлейфах;
• чувствительность и время интеграции инфракрасного канала;
• режим работы встроенного индикатора.

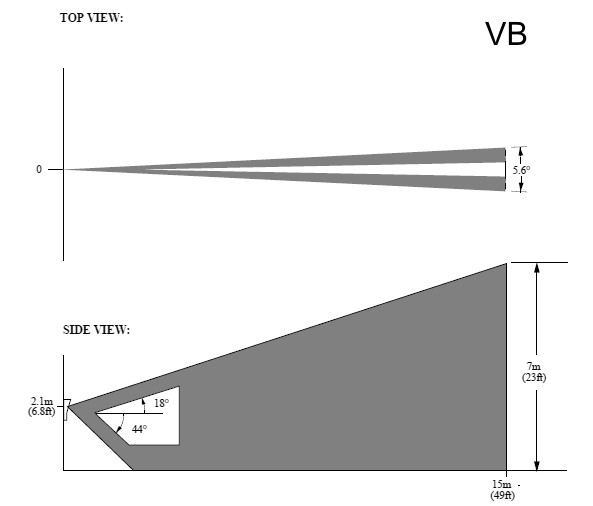

Рис. Диаграмма зоны обнаружения "Штора"

АОПИ имеет встроенный индикатор красного цвета, а также позволяет в качестве выносного оптического индикатора подключать внешний светодиод последовательно с АОПИ, при этом возможная индикация:

• дежурный режим (на связи): короткие вспышки с периодом 5-15 сек
• тревога (индикация по команде контроллера шлейфа): квазинепрерывное свечение (вспышки с частотой 10-40 Гц).

Встроенный индикатор может быть отключен.
АОПИ осуществляет постоянный двусторонний обмен данными с контроллером адресного шлейфа, что позволяет:

• контролировать наличие связи;
• считывать состояние параметров АОПИ, в том числе значение сопротивления шлейфа в обоих направлениях;
• дистанционно задавать основные параметры работы АОПИ (в т.ч. границы сопротивлений шлейфа и чувствительность в инфракрасном канале);
• вне очереди передавать сигнал тревоги при выходе значения сопротивления шлейфа за пределы;
• заданные пределы или при обнаружении сигнала в инфракрасном канале.
